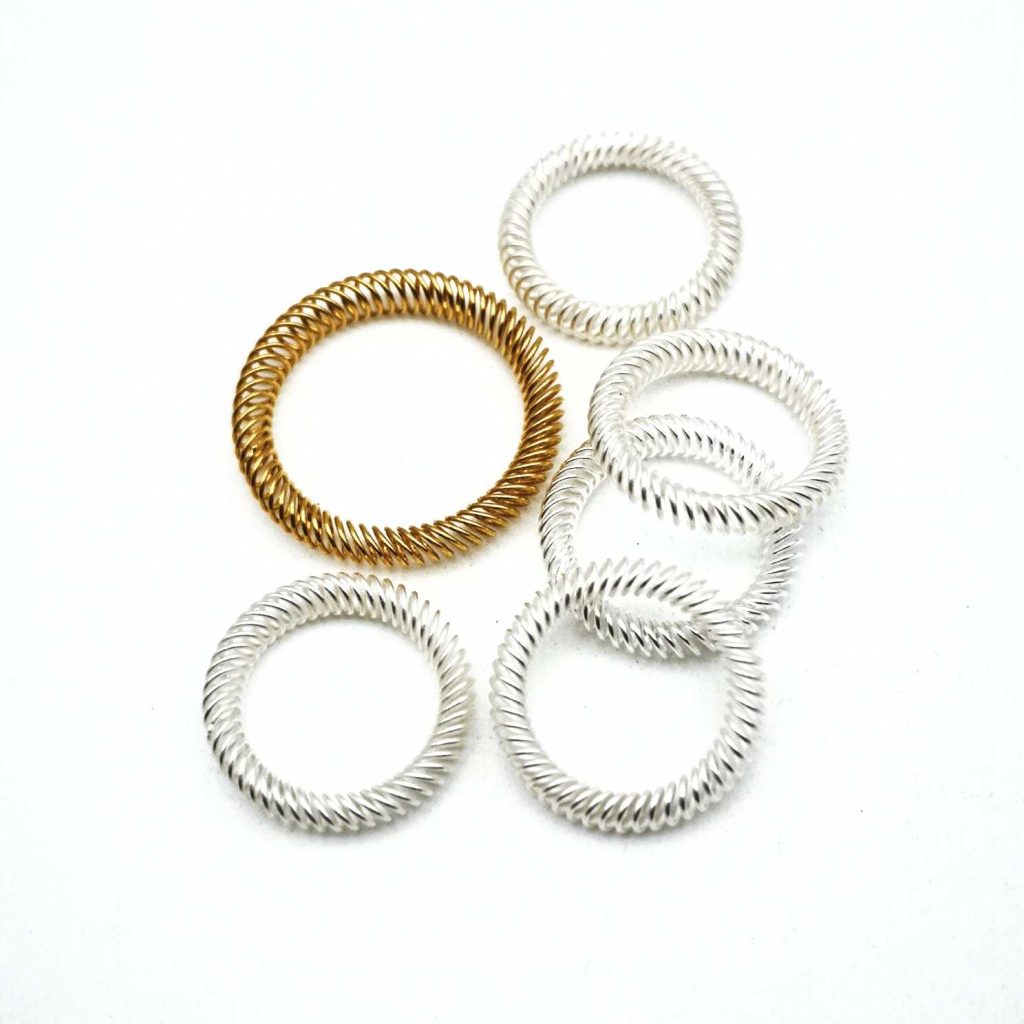

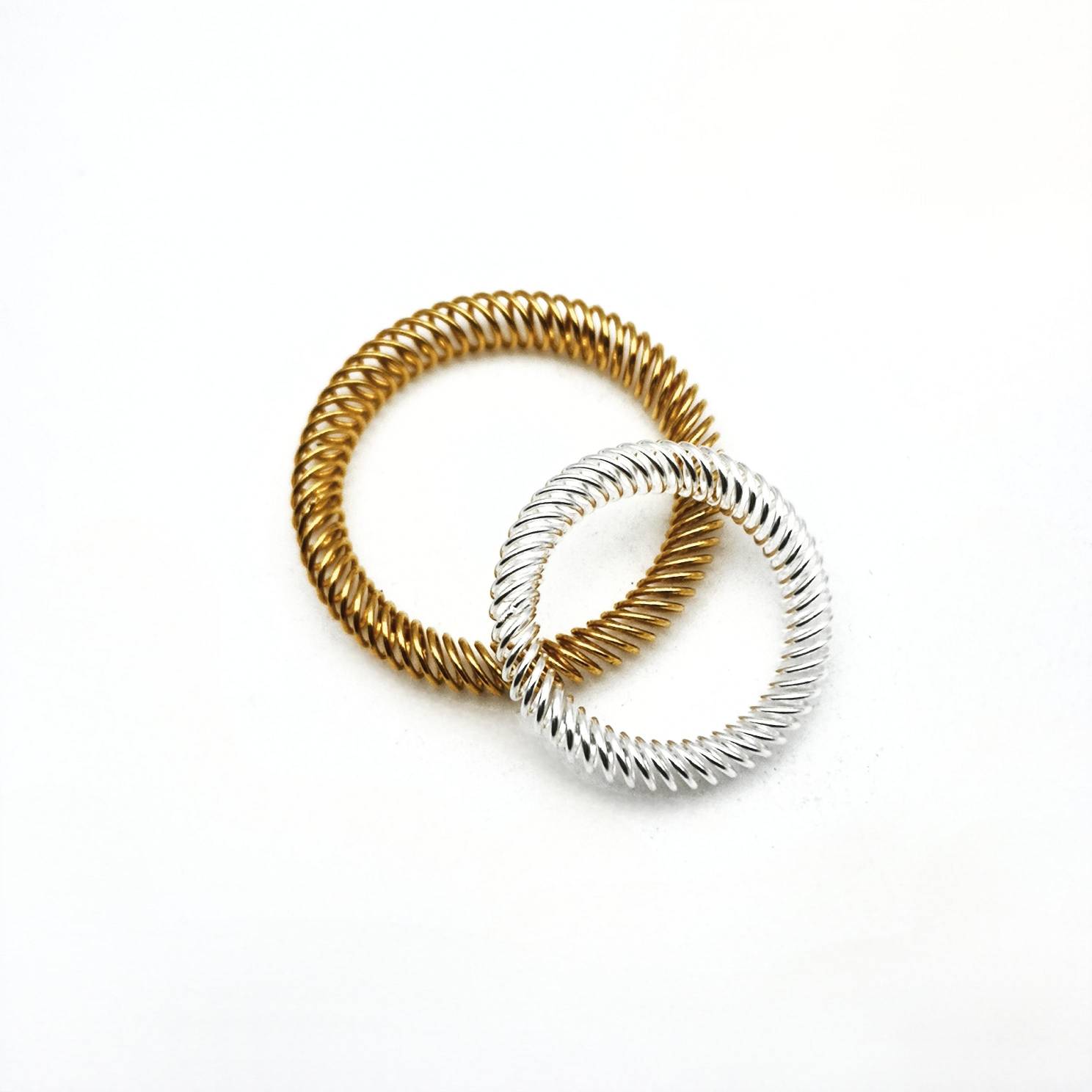

EMI屏蔽弹簧的概述

瀚达EMI 屏蔽弹簧是用于阻挡或减少电子设备中电磁干扰 (EMI) 的组件。它们由铜或不锈钢等导电材料制成，可形成屏蔽层，保护敏感电子设备免受外部电磁信号的干扰。这些弹簧将有效的 EMI 保护与机械灵活性和耐用性相结合，确保在电子、通信、汽车和医疗设备等各种应用中具有可靠的性能。

获取报价

EMI屏蔽弹簧是解决一些最棘手的 EMI/RF 屏蔽难题的有效、可靠的解决方案。但EMI屏蔽弹簧又与其他EMI/RF 屏蔽解决方案有何不同呢？

EMI屏蔽弹簧是什么？

EMI 屏蔽弹簧，全称为电磁干扰屏蔽弹簧（EMI Shielding Spring），是一种专门用于减少或防止电磁干扰的弹性导电元件。它通常由高导电率的金属材料制成，如铜、铝等，具有良好的导电性和弹性。通常安装在电子设备的接缝、接口或盖板处，用于填补机械间隙，形成连续的导电通路，从而有效阻挡电磁波的泄漏或侵入。它在现代高密度电子设备（如智能手机、5G通信设备、医疗仪器等）中至关重要，直接影响设备的电磁兼容性（EMC）和信号完整性。

EMI屏蔽弹簧的常见应用场景

EMI屏蔽弹簧用于各种应用，为数据和信号传输提供屏蔽，包括：

1.消费电子产品

智能手机：中框与屏幕/后盖的接缝处（如iPhone的金属簧片）。

笔记本电脑：键盘与主板间的EMI弹片，防止Wi-Fi/蓝牙干扰。

2.通信设备

5G基站：天线阵子与外壳的屏蔽，抑制毫米波泄漏。

光纤模块：高速信号接口的EMI防护（如QSFP-DD连接器）。

3.汽车电子

车载雷达（77GHz）：传感器外壳的簧片屏蔽，避免误触发。

电动汽车电池包：高压线束接地的弹簧接触件。

4.军工/航空航天

雷达系统：波导法兰的导电弹簧密封，防止信号泄露。

卫星通信：抗宇宙射线干扰的镀金簧片。

EMI屏蔽弹簧对 EMI/RF 屏蔽的好处

使用斜圈弹簧进行EMI/EF屏蔽有几个优点，首先是它们能够在单个设计中服务于两个或多个不同的目的。

1. 提供连续、可靠的电磁密封

(1)填补机械缝隙

问题：电子设备的外壳、盖板或接合处存在微小缝隙（如手机屏幕与中框、笔记本键盘与主板），这些缝隙会成为电磁波泄漏或侵入的路径（“缝隙天线效应”）。

解决方案：EMI屏蔽弹簧通过弹性压力紧密贴合缝隙，形成连续的导电屏障，阻断高频电磁波（如5G毫米波、Wi-Fi 6E信号）的泄漏或穿透。

示例：
- 智能手机中框使用铍铜簧片，将屏蔽效能（SE）提升至60dB以上（即99.9999%的干扰被阻挡）。
- 军用雷达设备通过簧片密封接缝，避免敌方电磁侦测。

(2) 适应公差与形变

在设备组装或振动时，金属外壳可能发生微米级位移，传统刚性屏蔽材料（如导电胶）易失效。

弹簧的弹性可补偿公差（典型压缩量0.1~1mm），确保长期接触稳定性。

2. 高频RF屏蔽性能优异

(1) 抑制高频趋肤效应

原理：高频电流（如毫米波30GHz+）集中在导体表面（趋肤效应），簧片的低表面阻抗（铍铜约0.5mΩ/sq）能有效反射电磁波。

对比：非弹性屏蔽材料（如导电泡棉）在高频下阻抗上升，屏蔽效能下降。

(2) 宽频带覆盖

EMI弹簧可覆盖从**DC到40GHz+**的频段，适用于：

5G NR（Sub-6GHz及毫米波）

高速数字信号（PCIe 5.0、USB4）

无线通信（蓝牙、Wi-Fi 6E）

3. 低阻抗接地与ESD防护

(1) 建立高效接地路径

弹簧的导电性（接触电阻**<0.1Ω**）可将干扰电流快速导入地平面，避免共模噪声影响敏感电路。

应用案例：汽车电子中，高压线束通过弹簧接触车身接地，防止EMI引发ECU误动作。

(2) 静电放电（ESD）保护

弹簧能泄放**±15kV**的静电（符合IEC 61000-4-2），防止ESD损坏芯片（如手机USB接口的簧片设计）。

4. 机械与环境的双重优势

(1) 抗振动与冲击

EMI屏蔽弹簧的弹性结构在机械振动（如车载电子、航空航天）中仍保持接触，优于刚性连接（如焊接或螺钉）。

(2) 耐腐蚀与高温

材料选择灵活：

镀金铍铜：用于高腐蚀环境（海洋设备）。

不锈钢镀镍：耐高温（200℃+）场景（如发动机舱电子）。

EMI屏蔽弹簧的材料选择和电镀选项

EMI屏蔽弹簧的性能（如导电性、弹性、耐腐蚀性）主要取决于基材选择和表面电镀工艺。不同应用场景（消费电子、汽车、军工等）需要匹配不同的材料组合。

1.EMI屏蔽弹簧常用基材对比

基材类型	导电率 (%IACS)	弹性/疲劳寿命	抗拉强度 (MPa)	优点	缺点	典型应用
铍铜 (BeCu)	20-50	极优 (>10万次)	1000-1400	高频性能佳，耐疲劳	成本高	5G天线、高端通信设备
磷青铜 (CuSn6)	15-25	良好 (>5万次)	600-800	成本低，易加工	长期弹性衰减	消费电子接口、笔记本键盘
不锈钢 (SUS301)	2-3	中等	1000+	高强度，耐腐蚀	导电性差，需电镀	汽车电子、户外设备
镍合金	5-10	良好	550-750	耐盐雾，无磁性	价格昂贵	舰载雷达、海洋设备
导电橡胶	可变（填料决定）	优（柔性）	–	适应复杂曲面，无磁性	屏蔽效能较低（SE~30dB）	医疗MRI、航天器密封

2.EMI屏蔽弹簧表面电镀工艺对比

电镀类型	厚度 (μm)	电阻率 (μΩ·cm)	优点	缺点	适用场景
镀金 (Au)	0.05-0.5	2.4	超低接触电阻，抗氧化	成本极高	高频连接器（USB4）、卫星通信
镀银 (Ag)	0.1-2	1.6	最佳导电性，适合大电流	易硫化发黑	射频模块、高压设备
镀镍 (Ni)	1-5	6.9	耐磨，成本低，常用作底层	高频阻抗较高	消费电子外壳、汽车接地
镀锡 (Sn)	3-10	11.0	焊接性好，环保	易氧化	PCB接地弹簧、电池触点
镍+金复合	Ni:5, Au:0.1	–	平衡成本与性能	工艺复杂	高端军工设备
镍+银复合	Ni:3, Ag:1	–	耐腐蚀+高导电	需防硫处理	汽车雷达、海洋电子

结论

如果您正在寻找性价比高、有效且可靠的 EMI/RF 屏蔽解决方案，请考虑使用瀚达EMI屏蔽弹簧。瀚达屏蔽电子的专家可以帮助您选择最合适的EMI屏蔽弹簧选项，将其调整到您需要的尺寸大小，并确保您的设计符合正确的标准。想要了解更多有关EMI屏蔽弹簧的信息，请立即联系我们。
