扭曲式/锯齿式屏蔽铍铜簧片
扭曲式/锯齿式屏蔽铍铜簧片带有压敏粘合剂 (PSA)，适用于薄型双向应用，可用于各种电子元件的封装和屏蔽，如集成电路、电容器、电感器等。它能够有效地防止电磁干扰对电子元件的影响，提高电子设备的性能和可靠性。
扭曲式 / 锯齿式屏蔽铍铜簧片采用特殊的设计结构，能够有效地阻挡电磁辐射的传播。铍铜材料具有良好的导电性和导磁性，能够将电磁辐射引导到接地端，从而实现高效的电磁屏蔽。
产品规格
尺寸规格
瀚达扭曲式/锯齿式屏蔽铍铜簧片的尺寸因制造商和产品型号而异。以下是一些可能的尺寸规格，但请注意，应使用瀚达屏蔽确认具体规格，以满足特定应用的要求：

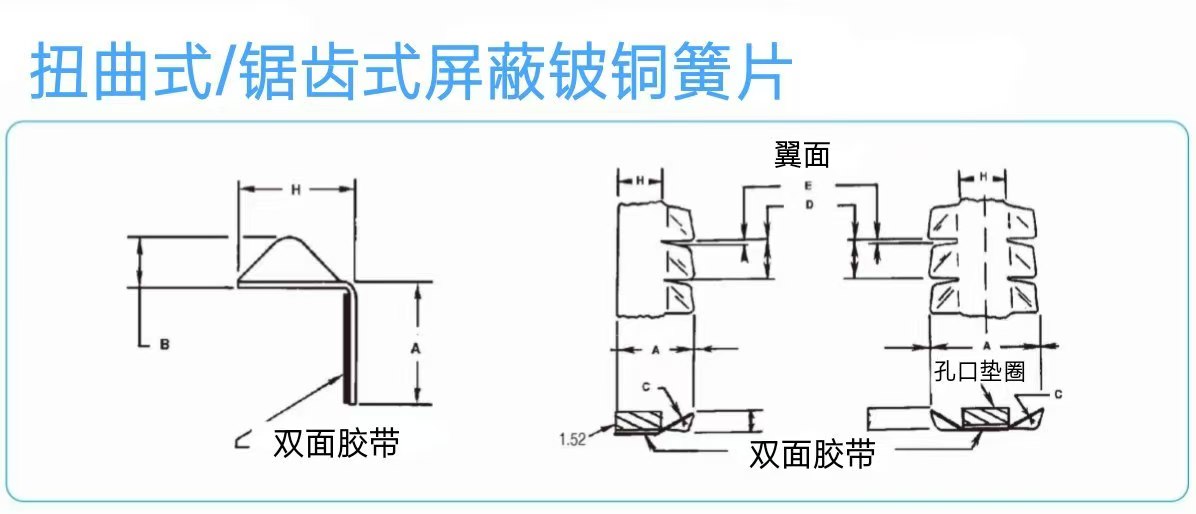

| No. | A | B | C | D | E | H | 长（mm） | 匹长（mm） | 垫圈 |
|---|---|---|---|---|---|---|---|---|---|
| 97-5500 | 5.84 | 0.76 | 0.08 | 2.41 | 0.38 | 3.56 | 609.60 | 7.6 | / |
| 97-5510 | 4.06 | 0.76 | 0.08 | 2.41 | 0.38 | 2.03 | 609.60 | – | / |
| 97-5550 | 8.64 | 1.78 | 0.08 | 4.19 | 0.38 | 4.57 | 609.60 | 7.6 | / |
| 97-5580 | 5.08 | 1.78 | 0.08 | 4.19 | 0.38 | 2.79 | 609.60 | – | / |
| 97-5600 | 12.70 | 1.78 | 0.08 | 4.19 | 0.38 | 4.83 | 609.60 | 7.6 | / |
定制生产
定制 扭曲式/锯齿式屏蔽铍铜簧片
根据客户的要求，瀚达屏蔽为产品定制提供图纸或尺寸和工作条件要求。如有必要，请联系sunny@handashielding.com专业工程师会回答你的问题。非常感谢。
扭曲式/锯齿式屏蔽铍铜簧片 生产
制造扭曲式/锯齿式屏蔽铍铜簧片涉及几个步骤，重点是创造一种有效屏蔽电磁干扰（EMI）的产品，同时保持灵活性和易于安装：
1.材料选择：铍铜合金，非常适合需要高EMI屏蔽效果的应用。
2.线材准备：根据设计规范选择直径和长度合适的线材。
3.形成线圈：将线材缠绕在心轴或成型器上，形成初始线圈形状。
4.热处理：可选择对线圈进行热处理，以提高其硬度和耐磨性，从而延长弹簧的寿命和性能。
5.切割和成型
（1） 定长切割：将盘绕的电线切割到所需的长度。
（2） 塑造：扭曲金属丝的末端，以创建手指条的特征扭曲配置。
6.精加工
（1） 表面处理：必要时进行电镀或涂层等表面处理。
（2） 包装：将成品扭好的指套包装牢固。
7.质量保证
测试：包括测量弹簧常数、进行弯曲测试以及评估不同频率下的屏蔽效果。
优势
瀚达扭曲式/锯齿式屏蔽铍铜簧片具有合理的扭曲设计和多种优点。
- 节省空间
- 高EMI屏蔽性能
- 安装简单安全
- 易于电镀和焊接
- 高抗压性
- 易于电镀和焊接
- 各种材料的电镀工艺可定制
应用
瀚达扭曲式/锯齿式屏蔽铍铜簧片的结构设计具有扭曲和扭转的特点，非常适合在各种狭窄的安装空间应用中使用。
- 屏蔽面板
- 密封屏蔽罩
- 带平隔板的盒子
- 电子产品外壳
- 带面板分隔器的屏蔽柜
- 电信基站设备
材质与电镀
瀚达扭曲式/锯齿式屏蔽铍铜簧片有以下材料可供选择。它们也可以根据您对不同应用的要求进行定制。
- 铍铜
- 磷青铜
- 不锈钢
- 镀铍铜镍
- 镀铍铜锡
