沟槽安装Ｄ型多重屏蔽密封条(D Multi Seal Gasket)
瀚达“D”型多重屏蔽密封条是一种专门设计用于电子设备的密封和电磁屏蔽的产品。它通常采用特殊的材料和结构，具有优异的密封性能和电磁屏蔽能力。其独特的 “D” 型设计，使其能够更好地适应不同设备的形状和尺寸，提供全面的密封和屏蔽保护。
“D” 型多重屏蔽密封条采用了先进的电磁屏蔽材料，能够有效地阻挡外部电磁波的侵入，同时防止内部电磁波的泄漏。它可以在很宽的频率范围内提供高效的屏蔽效果，确保电子设备在复杂的电磁环境下正常运行。
定制生产
定制 沟槽安装Ｄ型多重屏蔽密封条(D Multi Seal Gasket)
根据客户的使用环境，提供产品定制的图纸或尺寸和工作条件要求。如有需要，请联系sunny@handashielding.com专业工程师会回答你的问题。非常感谢。
产品规格

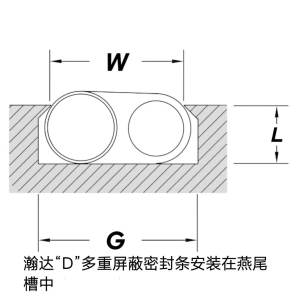

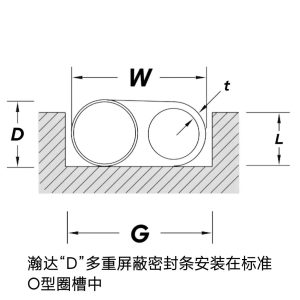

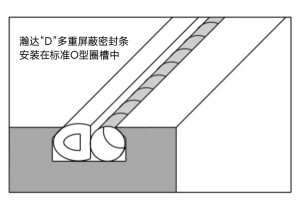

推荐的凹槽尺寸
以下是尺寸参考图。
*我们可以根据您的需求定制带材的宽度、厚度和外径。
| 垫片尺寸
(E) |
«D»多重屏蔽密封条编号（屏蔽垫片） | 推荐安装尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| 垫片宽度 (E)mm | 螺旋直径 (D)mm | 内壁厚度 (t)mm | 标准力* | 中等力 | 低力 | 深度 (L) +.002”-.000”mm | 宽度 (G) +.007”-.005”mm | 宽度 (W) +.000”-.002”mm |
| 3.58 | 1.60 ± 0.08 | N/A** | HDS- SBS-358E |
HDS- MBS-358E |
– | 1.17 | 4.75 | 3.51 |
| 4.75 | 2.39 ± 0.10 | N/A** | HDS- SBS-475E |
HDS- MBS-475E |
– | 1.78 | 6.35 | 4.57 |
| 6.35 | 3.18 ± 1.02 | 0.79 | HDS- SBS-635E |
HDS- MBS-635E |
– | 2.39 | 7.95 | 6.10 |
| 9.53 | 4.75 ± 0.15 | 1.19 | HDS- SBS-953E |
HDS- MBS-953E |
– | 3.56 | 12.7 | 9.32 |
| 12.7 | 6.35 ± 0.18 | 1.19 | HDS- SBS-1270E |
HDS- MBS-1270E |
– | 4.78 | 15.88 | 12.32 |
可用选项
螺旋材料
“D”多重屏蔽密封条标配镀锡屏蔽垫片。其他螺旋材料或镀层可能
通过从维度表中选择不同的前缀来指定。
1.根据尺寸和力从表中选择所需的垫片。
示例：HDS-MBS-358E，中等力度，E=3.58毫米，D=1.6毫米
2.根据螺旋材料和镀层，替换下表中的前缀。
示例：HDS-MBS-358E，中等力度，镀锡（Sn）BeCu。
电源线插入件
标准强力垫片不带绳索。我们还建议您省略零件号中“NC”（无绳索）指定的中等强度垫片中的绳索。如果垫片过度压缩是一个问题，请从中等强度垫片的零件号中删除“NC”，并包括PVC线。
特殊绳索
一些尺寸的特殊跳线包括实心氟硅树脂、实心硅树脂和热塑性橡胶。
应用程序
瀚达“D”型多重屏蔽密封条是一种EMI和环保衬垫。它非常适合需要出色密封、空间相对有限或旨在采用凹槽安装解决方案的应用。
材料
螺旋：Spira屏蔽，镀锡（符合RoHS标准）铍铜。
弹性体选项：实心硅橡胶，硬度为3.58mm和4.75mm的40；所有其他尺寸的硬度为60。（参见
RoHS合规选项或其他材料选择）。
屏蔽性能
86分贝至165分贝
压缩力
“D”型多重屏蔽密封条有两种不同的弹性。衬垫的最佳压缩
是螺旋直径的25%。由于压缩垫片的力是立方体的函数
铍铜带的厚度，所示的压缩力是近似的。
标准力：5.9公斤/厘米
中等力：2.3kg/cm
