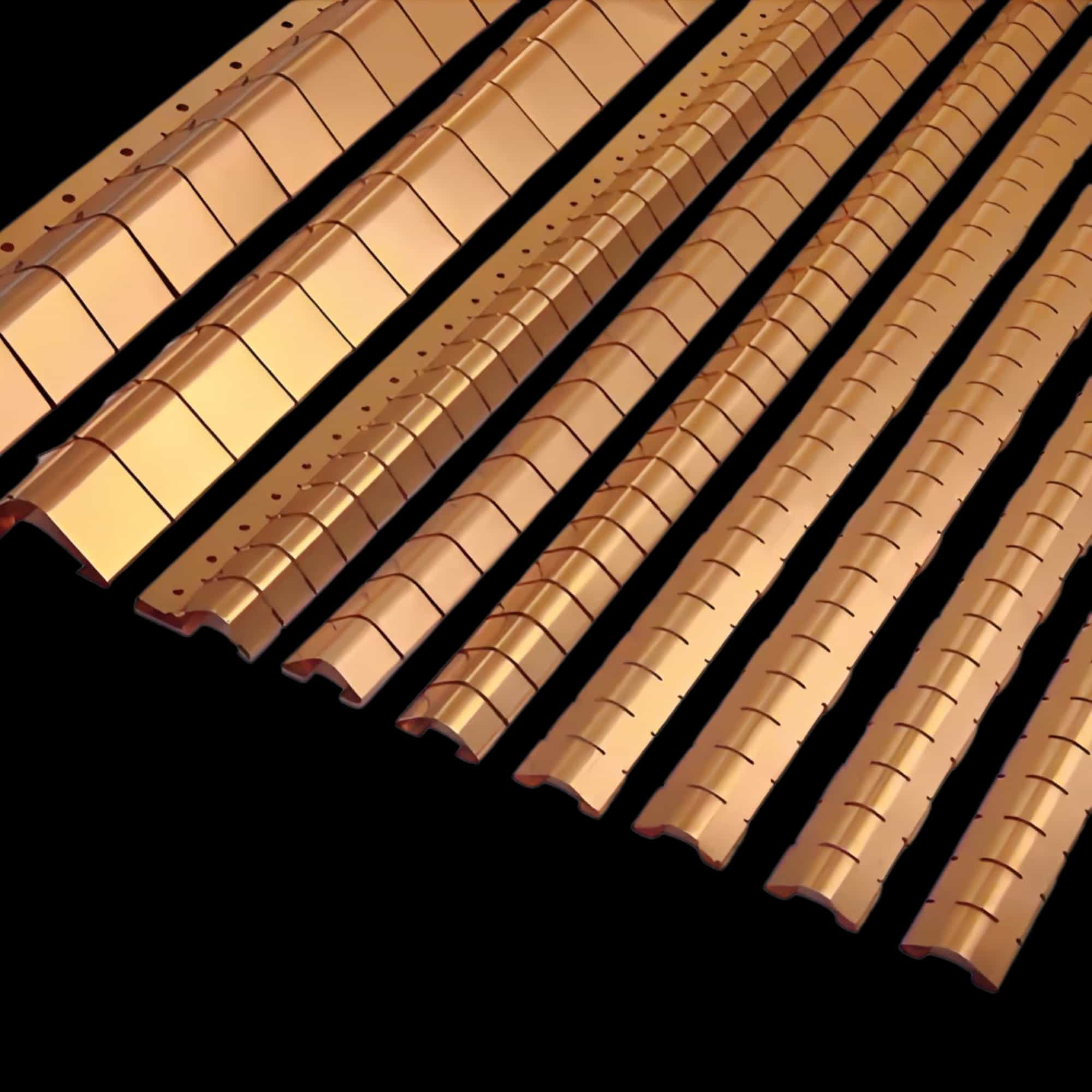

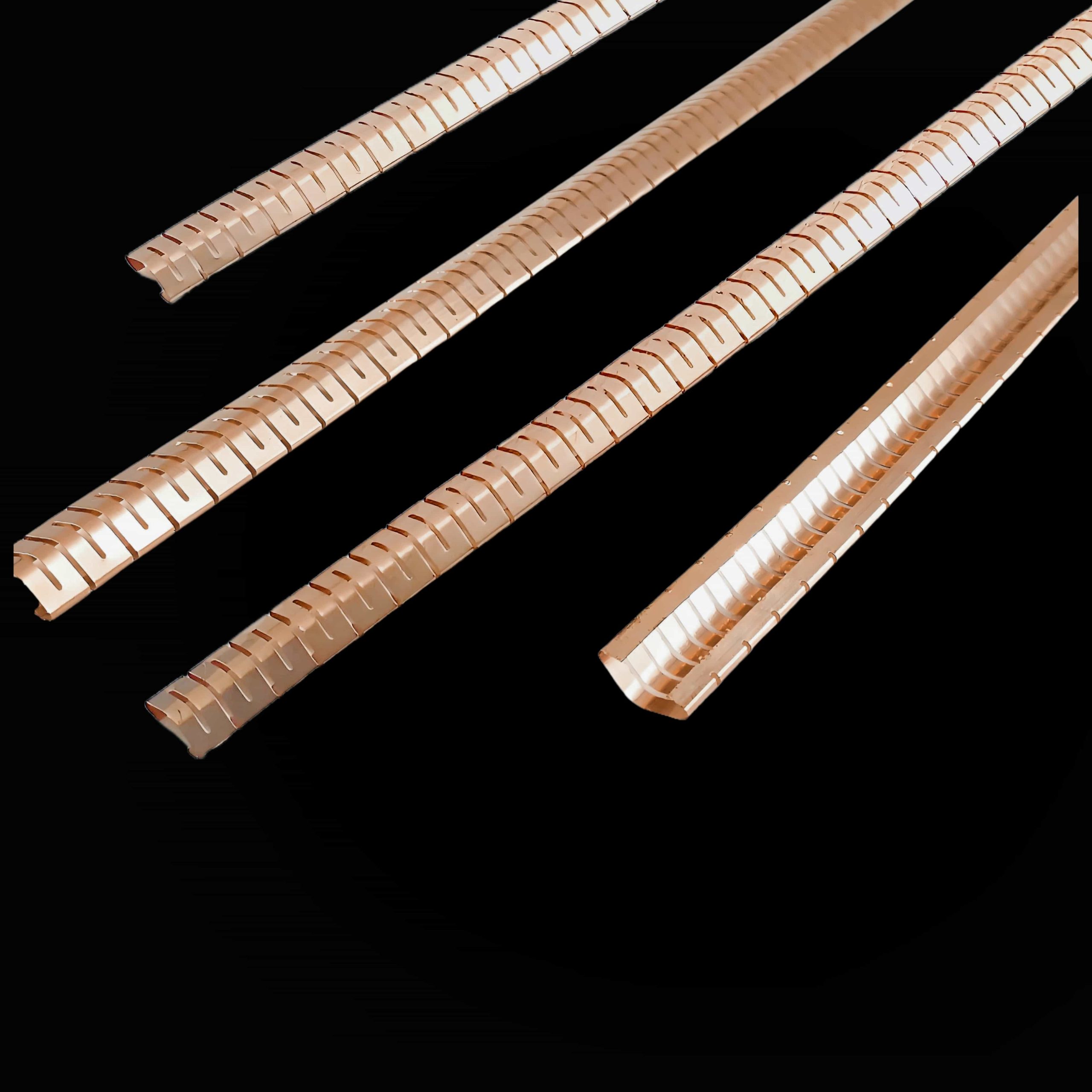

卡入式屏蔽簧片
卡入式安装屏蔽簧片具有单指或双指,最适合滑动抽屉、橱柜门、机架安装组件和盖子等应用。它擅长双向操作,其卡扣式设计简化了安装,提高了用户的便利性。
卡入式安装屏蔽簧片的工作原理是利用金属材料的导电性和导磁性,将电磁辐射和磁场干扰引导到接地层,从而实现电磁屏蔽的目的。当电磁辐射和磁场干扰接触到卡入式安装屏蔽簧片时,簧片中的金属材料会将这些干扰信号引导到接地层,从而减少它们对设备内部电路的影响。

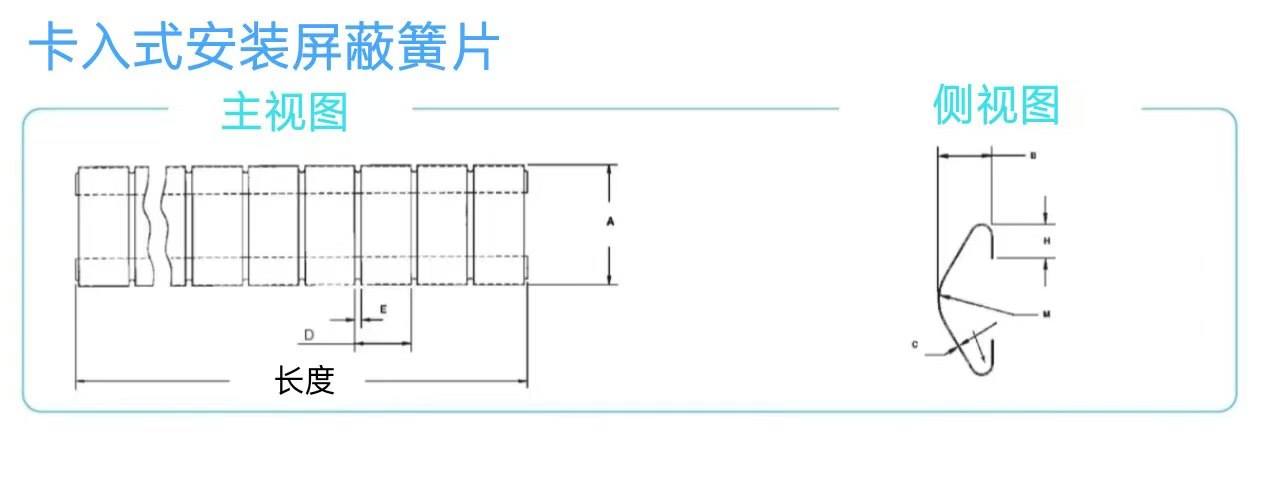

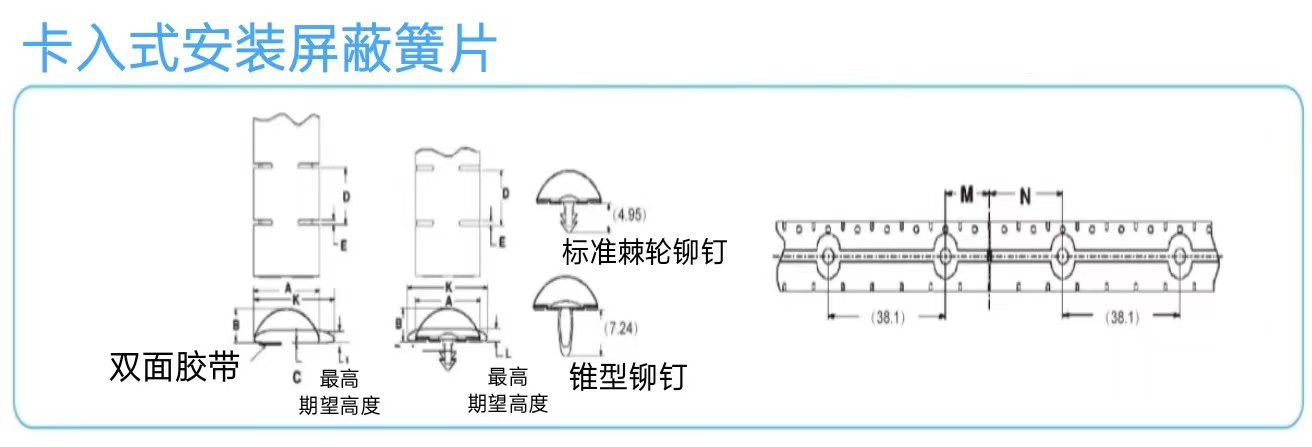

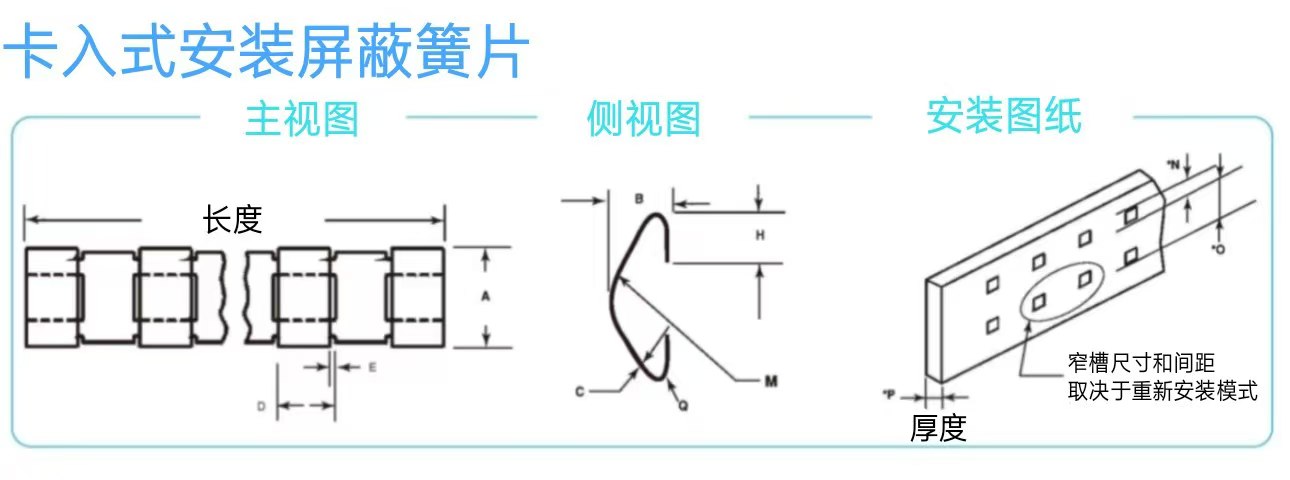

产品规格
No. | A | B | C | D | E | H | M | N | O | P | Q | 长 (mm) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
77-0100 | 8.13 | 2.79 | 0.08 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.60 | 1.02 | 0.51 | 406.40 |
78-0100 | 8.13 | 2.79 | 0.05 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.60 | 1.02 | 0.51 | 406.40 |
77-0110 | 15.20 | 5.59 | 0.13 | 7.16 | 0.81 | 3.56 | 3.56 | 4.57 | 3.59 | 13.21 | 1.78 | 406.40 |
78-0110 | 15.20 | 5.59 | 0.05 | 7.16 | 0.81 | 3.56 | 3.56 | 4.57 | 3.59 | 13.21 | 1.78 | 406.40 |
77-0210 | 8.13 | 2.79 | 0.08 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.61 | 1.53 | 0.89 | 406.40 |
77-0230 | 9.40 | 3.30 | 0.08 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 7.62 | 1.02 | 0.59 | 5.72 |
77-0300 | 20.32 | 8.13 | 0.08 | 9.53 | 0.81 | 5.08 | 4.57 | 5.59 | 18.29 | 1.78 | 1.02 | 18.24 |
77-0400 | 7.11 | 2.79 | 0.05 | 4.75 | 0.46 | 1.90 | 2.79 | 2.29 | 5.59 | 1.02 | 0.76 | 9.04 |
77-0420 | 7.11 | 2.79 | 0.05 | 4.75 | 0.46 | 1.90 | 2.79 | 2.29 | 5.59 | 1.02 | 0.76 | 18.54 |
77-0460 | 8.13 | 2.79 | 0.10 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.61 | 1.52 | 1.02 | 9.04 |
77-0760 | 15.4 | 5.59 | 0.13 | 4.75 | 0.46 | 3.56 | 4.57 | 3.56 | 13.21 | 1.78 | 0.51 | 8.64 |
77-0970 | 15.4 | 5.59 | 0.13 | 9.53 | 0.81 | 3.56 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 |
No. | A | B | C | D | E | H | M | N | O | P | Q | 长 (mm) | 数量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
77-0560 | 8.13 | 2.79 | 0.08 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.60 | 1.02 | 0.51 | 406.40 | – |
78-0560 | 8.13 | 2.79 | 0.05 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.60 | 1.02 | 0.51 | 406.40 | – |
77-0570 | 15.20 | 5.59 | 0.13 | 7.16 | 0.81 | 3.30 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
77-0900 | 15.24 | 5.59 | 0.13 | 7.14 | 0.81 | 3.30 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
77-1050 | 15.24 | 5.59 | 0.13 | 9.53 | 0.81 | 3.56 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
77-1070 | 15.24 | 5.59 | 0.13 | 9.53 | 0.81 | 3.56 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
No. | A | B | C | D | E | H | M | N | O | P | Q | 长 (mm) | 数量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
77-0560 | 8.13 | 2.79 | 0.08 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.60 | 1.02 | 0.51 | 406.40 | – |
78-0560 | 8.13 | 2.79 | 0.05 | 4.75 | 0.46 | 2.16 | 2.79 | 2.29 | 6.60 | 1.02 | 0.51 | 406.40 | – |
77-0570 | 15.20 | 5.59 | 0.13 | 7.16 | 0.81 | 3.30 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
77-0900 | 15.24 | 5.59 | 0.13 | 7.14 | 0.81 | 3.30 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
77-1050 | 15.24 | 5.59 | 0.13 | 9.53 | 0.81 | 3.56 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
77-1070 | 15.24 | 5.59 | 0.13 | 9.53 | 0.81 | 3.56 | 4.57 | 3.56 | 13.21 | 1.78 | 1.02 | 406.40 | – |
定制生产
定制 卡入式屏蔽簧片
根据客户的使用环境,韩达屏蔽提供图纸或尺寸和工作条件要求,供产品定制。如有必要,请联系sunny@handashielding.com专业工程师会回答你的问题。非常感谢。
卡入式屏蔽簧片 生产
卡入式安装屏蔽簧片系列是一种用于电子设备和仪器的指条,通常用于提供电磁屏蔽、密封和连接功能。
制造卡入式安装屏蔽簧片系列通常包括以下步骤:
1.原料选择
2.材料加工
3.卡扣式设计
4.模具制造
5.模具注射
6.硬度控制
7.质量控制
8.包装和标记。
尺寸规格
瀚达卡入式安装屏蔽簧片由于其巧妙的设计而具有许多优点。它们非常方便用于 ESD 接地和 RFI/EMI 屏蔽。
- 易于操作和修改
- 良好的导电性
- 压缩性能好
- 适用于接地和屏蔽
- 安装维护方便
应用
瀚达卡入式安装屏蔽簧片的压缩力非常低,压缩时几乎没有摩擦。它们非常适合“滑动”应用程序。
- 背板
- 滑动托盘
- 前板手柄
- 插入式单元的组装
- 屏蔽外壳中的门
- 屏蔽外壳中的面板
- 屏蔽外壳盖
- 其他电子外壳应用
材质与铂金
瀚达卡入式安装屏蔽簧片有以下材料可供选择。它们也可以根据您对不同应用的要求进行定制。
- 铍铜
- 磷青铜
- 不锈钢
- 镀铍铜镍
- 镀铍铜锡
