铍铜电磁屏蔽螺旋管（Spiral Shield）厂家｜EMI电磁屏蔽螺旋管定制

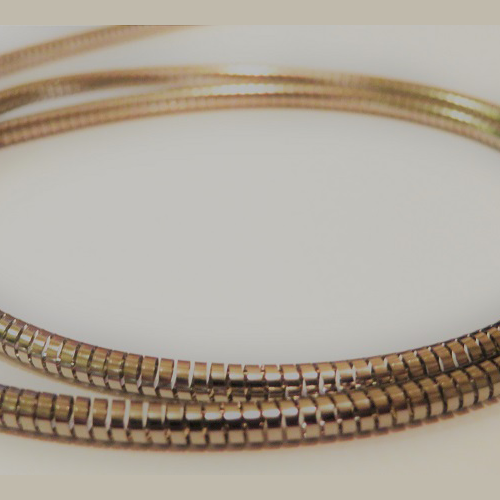

铍铜屏蔽螺旋管衬垫（Spiral Shield）是一种广泛应用于EMI电磁屏蔽、RFI射频屏蔽及EMC导电密封的高性能弹性屏蔽衬垫。产品采用高弹性C17200铍铜合金制造，通过精密绕制形成连续螺旋结构，可在设备壳体接缝、法兰连接、屏蔽门、通信机柜及电子设备外壳之间形成稳定可靠的360°导电接触，实现优异的电磁屏蔽性能和长期机械回弹性能。
瀚达专注于RF屏蔽衬垫研发与生产，可提供镀锡、镀镍、镀银等多种表面处理，支持圆形、椭圆形、异形及定制规格，广泛应用于通信设备、航空航天、军工电子、医疗设备、新能源汽车、轨道交通及工业控制等领域，可满足MIL-DTL-83528等相关技术要求，为国内外客户提供高品质EMI屏蔽解决方案。
相比进口Spira Shield产品，瀚达铍铜螺旋管具有交期更短、价格更具竞争力、规格齐全、支持快速打样及非标定制等优势，可实现进口品牌国产化替代，为客户降低采购成本并提升供应链稳定性。
什么是铍铜电磁屏蔽螺旋管？
铍铜屏蔽螺旋管又称EMI屏蔽螺旋管、导电螺旋管、Spiral Shield、EMI Gasket、EMC屏蔽衬垫、RF屏蔽衬垫，是一种采用高弹性铍铜丝绕制而成的导电屏蔽密封产品。
其工作原理是在两个金属接触面之间形成连续导电路径，通过降低接触电阻和阻断电磁泄漏，实现EMI电磁兼容和RFI射频屏蔽，同时具备良好的压缩回弹性能，可长期反复压缩使用。
广泛应用于：通信基站、雷达系统、医疗MRI、军工设备、航空电子、新能源汽车、半导体设备
铍铜屏蔽螺旋管衬垫的6大优势
高导电性能
采用高纯度C17200铍铜材料，具有优异导电性能，可形成连续稳定导电路径，有效降低接触电阻，提高EMI屏蔽效率。
高回弹性能
经过弹簧热处理后，可长期保持优异弹性，压缩恢复率高，可反复压缩数万次，长期使用仍保持稳定屏蔽效果。
优异屏蔽性能
适用于EMI、EMC及RFI屏蔽，可覆盖宽频段电磁干扰，有效防止设备信号泄漏，提高系统电磁兼容性能。
耐腐蚀
支持镀锡、镀镍、镀银等表面处理，提高耐盐雾能力及环境适应能力，适用于户外及复杂工业环境。
安装方便
可安装于燕尾槽、矩形槽、圆槽等多种安装结构，安装简单，维护方便。
定制能力
支持不同线径、外径、压缩率及异形规格定制，可根据客户图纸快速打样。
铍铜屏蔽螺旋管衬垫 · 规格与凹槽推荐
推荐的凹槽尺寸

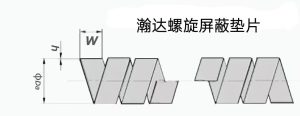

下图为螺旋管的尺寸图纸，可根据您的要求进行定制。

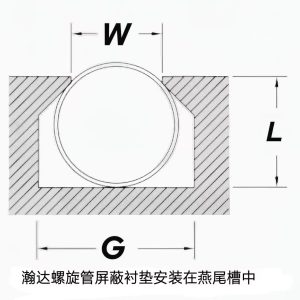

螺旋管屏蔽衬垫安转在燕尾槽的图纸，您可根据右边表格选择合适的尺寸

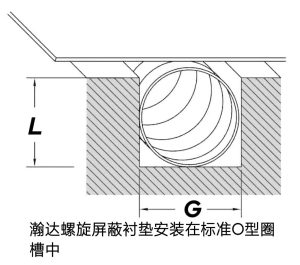

螺旋管屏蔽衬垫安转在标准O型槽的图纸
* 我们可以根据您的需求定制带材的宽度、厚度和外径。
| 螺旋屏蔽零件号（RoHs镀锡铍铜） | 凹槽尺寸 [mm] | |||||
|---|---|---|---|---|---|---|
| 直径 OD(mm) |
标准力 （“S”系列） |
中等强度 （“M”系列） |
低力 （“L”系列） |
深度(L) +0.05 /-0 (mm) |
宽度(G) +0.18 / -0.13 (mm) |
宽度(W) +0 / -0.05 (mm) |
| 0.86 ± 0.05 | HDS-SBN-086W | HDS-MBN-086W | HDS-LBN-086W | 0.58 | 1.17 | 0.84 |
| 1.19 ± 0.05 | HDS-SBN-119W | HDS-MBN-119W | HDS-LBN-119W | 0.89 | 1.60 | 1.14 |
| 1.60 ± 0.08 | HDS-SBN-160W | HDS-MBN-160W | HDS-LBN-160W | 1.17 | 2.39 | 1.52 |
| 1.78 ± 0.08 | HDS-SBN-178W | HDS-MBN-178W | HDS-LBN-178W | 1.35 | 2.39 | 1.70 |
| 1.98 ± 0.08 | HDS-SBN-198W | HDS-MBN-198W | HDS-LBN-198W | 1.50 | 2.77 | 1.91 |
| 2.39 ± 0.10 | HDS-SBN-239W | HDS-MBN-239W | HDS-LBN-239W | 1.78 | 3.18 | 2.29 |
| 2.62 ± 0.10 | HDS-SBN-262W | HDS-MBN-262W | HDS-LBN-262W | 1.96 | 3.58 | 2.51 |
| 2.77 ± 0.10 | HDS-SBN-277W | HDS-MBN-277W | HDS-LBN-277W | 2.08 | 3.96 | 2.67 |
| 3.18 ± 0.10 | HDS-SBN-318W | HDS-MBN-318W | HDS-LBN-318W | 2.39 | 4.34 | 3.07 |
| 3.53 ± 0.13 | HDS-SBN-353W | HDS-MBN-353W | HDS-LBN-353W | 2.64 | 4.75 | 3.40 |
| 3.58 ± 0.13 | HDS-SBN-358W | HDS-MBN-358W | HDS-LBN-358W | 2.67 | 4.75 | 3.45 |
| 4.37 ± 0.13 | HDS-SBN-437W | HDS-MBN-437W | HDS-LBN-437W | 3.25 | 5.94 | 4.19 |
| 4.75 ± 0.15 | HDS-SBN-475W | HDS-MBN-475W | HDS-LBN-475W | 3.56 | 6.35 | 4.60 |
| 6.35 ± 0.18 | HDS-SBN-635W | HDS-MBN-635W | HDS-LBN-635W | 4.70 | 8.71 | 6.10 |
| 7.92 ± 0.23 | HDS-SBN-792W | HDS-MBN-792W | HDS-LBN-792W | 5.94 | 10.72 | 7.62 |
| 9.53 ± 0.28 | HDS-SBN-953W | HDS-MBN-953W | HDS-LBN-953W | 7.11 | 12.70 | 9.25 |
| 12.70 ± 0.38 | HDS-SBN-1270W | HDS-MBN-1270W | HDS-LBN-1270W | 9.53 | 16.66 | 12.32 |
| 其他尺寸可定制 | ||||||
为什么选择瀚达替代Spira Shield？
瀚达铍铜屏蔽螺旋管衬垫在材质、尺寸、弹力上全面对标Spira Shield，是成熟可靠的国产替代方案，已广泛应用于通信、军工、医疗等领域。
货期短 · 价格优
- 标准规格3个工作日内发货
- 非标定制7-10个工作日交付样品
- 价格较进口低30%-50%
- 免费提供样品，无关税/国际运费
- 常规货期4-6周，定制需8周以上
- 样品收费，周期长
- 进口溢价高50%-100%
- 额外关税+国际运费
研发配合 · 灵活定制
- 工程师24小时内响应技术咨询
- 支持非标尺寸/异形截面/特殊镀层
- 免费提供3D图纸、安装建议
- 可签署长期研发合作协议
- 时差大，响应3-5个工作日
- 定制门槛高、MOQ大、收费贵
- 图纸/技术支持额外付费
- 流程冗长，需正式合同
源头工厂 · 品质保障
- 源头生产厂家，无中间环节，品质可控
- 通过ISO9001质量管理体系认证
- 全流程质量追溯体系
- 产品符合RoHS/REACH环保标准
- 符合MIL-DTL-83528测试
- 丰富出口经验，稳定长期供货
- 销往全球二十多个国家和地区
正在使用Spira Shield？发来规格，免费提供替代方案测试样品
获取替代方案报价 → 或致电 13147051020 工程师直连
铍铜屏蔽螺旋管衬垫 · 应用行业
铍铜屏蔽螺旋管衬垫广泛应用于以下行业，满足不同场景下的EMI电磁屏蔽需求。
通信设备
应用于5G通信设备、通信机柜、射频模块、滤波器、基站设备等，实现设备接缝EMI屏蔽及导电密封。
军工电子
广泛应用于军用通信、雷达系统、电子对抗设备及舰载电子设备，对高可靠EMI屏蔽具有重要作用。
医疗设备
适用于MRI、CT、超声设备及医疗电子设备，可降低外部电磁干扰，提高设备稳定性。
航空航天
用于航空电子设备、飞行控制系统及机载通信设备，满足复杂环境下长期稳定工作要求。
新能源汽车
适用于新能源汽车控制器、电池管理系统（BMS）、高压配电系统及充电设备，提高EMC性能。
半导体设备
应用于测试设备、晶圆设备、真空设备及自动化控制系统，提高设备EMI防护能力。
定制生产
定制 铍铜屏蔽螺旋管衬垫
瀚达支持铍铜屏蔽螺旋管衬垫全参数定制，包括外径、材料、弹力、电镀工艺、内芯结构及O型屏蔽圈。客户提供图纸、样品或应用需求后，我们提供免费工程选型建议，支持样品、小批量试产及批量生产。
外径与弹力定制
外径范围0.86mm至30mm，支持标准力S、中等力M、低等力L三档弹力，可根据您的压缩力要求调整带材宽度（W）和厚度（h）。标准力S适用于金属机箱；中等力M适用于轻质结构；低等力L适用于塑料外壳或薄壁件。
材料与镀层定制
除标准铍铜C17200外，支持不锈钢304H、钛合金TA、C276、Elgiloy等特殊材质。镀层可选镀锡、镀镍、镀银、镀金，满足不同耐盐雾及导电要求。镀锡（SBS）性价比高；镀镍（SBN）耐盐雾性能更优，适用于军工、室外设备。
内芯定制
W：无内芯 ｜ A：实芯硅胶 ｜ T：空心硅胶 ｜ F：硅胶泡棉
内芯可提供过压保护，防止螺旋管因过度压缩而损坏。
O型屏蔽圈定制
支持将螺旋管加工成O型屏蔽密封圈，接头采用点焊工艺，可根据O型圈内径ID定制，适用于法兰密封、圆形沟槽等场景。
铍铜屏蔽螺旋管衬垫 · 常见问题
关于铍铜屏蔽螺旋管衬垫的选型、定制、替代及技术问题，以下为常见解答。
什么是铍铜屏蔽螺旋管衬垫？
铍铜屏蔽螺旋管衬垫是一种采用高弹性C17200铍铜丝绕制而成的导电屏蔽密封产品，用于设备接缝处的EMI电磁屏蔽和导电密封。
为什么选择铍铜材料？
铍铜C17200具有优异的导电性（17~28%IACS）和弹性恢复能力，经热处理后可长期保持机械回弹性能，是EMI屏蔽衬垫的理想材料。
铍铜螺旋管衬垫有哪些规格？
外径0.86-12.7mm，支持标准力S、中等力M、低等力L三种弹力等级，可定制镀锡SBS、镀镍SBN等表面处理。
如何选择外径和弹力？
外径根据沟槽尺寸选择，参考页面中的规格对照表。弹力选择：标准力S适用于金属机箱，中等力M适用于轻质结构，低等力L适用于塑料外壳。
支持哪些表面处理？
支持镀锡、镀镍、镀银、镀金等表面处理，可满足不同环境下的耐腐蚀和导电要求。
可以替代Spira Shield吗？
可以。瀚达铍铜屏蔽螺旋管衬垫在材质、尺寸、弹力上全面对标Spira Shield，货期短、价格低30%-50%，是成熟替代方案。
屏蔽效能是多少？
在10GHz频率下屏蔽效能≥140dB，100MHz-10GHz宽频范围内稳定保持90dB以上，满足MIL-DTL-83528标准要求。
支持OEM/非标定制吗？
支持。可根据客户CAD图纸定制外径、线径、弹力、镀层、内芯材料及异形规格，快速打样。
是否支持免费样品？
支持。瀚达可免费提供样品用于测试验证，详情请咨询销售工程师。
产品压缩率和使用寿命是多少？
推荐压缩量为螺旋直径的25%，可反复压缩数万次，长期使用仍保持稳定屏蔽效果。
是否符合RoHS/REACH？
符合。瀚达铍铜屏蔽螺旋管衬垫符合RoHS和REACH环保标准，可提供相关检测报告。
如何获取报价？
致电13147051020或发送邮件至Sunny@handashielding.com，工程师24小时内回复并提供选型建议。
