空芯屏蔽螺旋管衬垫（Flexi Shield）｜EMI屏蔽密封源头厂家
空芯硅胶电磁屏螺旋管衬垫是一种由金属屏蔽螺旋管与弹性支撑材料组合而成的EMI电磁屏蔽衬垫。
产品安装于设备的燕尾槽、矩形槽或其他安装结构内，装配后通过金属螺旋与配合金属面形成连续导电接触，可降低缝隙处的电磁泄漏，同时提供一定的环境密封能力。
相比实芯结构，空芯结构通常具有更低的压缩载荷、更好的弹性回复能力及更强的装配公差适应性，因此广泛应用于通信设备、工业控制、医疗电子、轨道交通、测试仪器及军工电子设备等EMI屏蔽场合。
空芯屏蔽衬垫工作原理
产品安装于燕尾槽、矩形槽或其他安装结构中。
设备装配后，螺旋管受到适当压缩，金属螺旋管与两侧金属配合面形成连续导电接触，为高频电流提供低阻抗泄放路径，从而降低接缝处的电磁泄漏，提高设备整体EMC性能。
同时，内部弹性支撑结构能够持续提供接触压力，使产品在一定范围内补偿装配公差及结构变形，保持稳定的导电接触。
核心优势：屏蔽+密封一体化设计｜安装操作简便｜适用于滑动应用｜低压缩力可选｜成本可控
空芯螺旋管衬垫·结构|规格与凹槽推荐
推荐的凹槽尺寸
空芯电磁屏蔽螺旋管通常由以下部分组成：
金属螺旋层： 采用不锈钢或铍铜等金属材料编绕形成连续导电结构，是实现EMI屏蔽的主要功能层。
弹性支撑层：内部采用空芯硅胶或其他弹性材料，为产品提供回复力，并补偿安装公差及长期压缩后的弹性变化。
表面处理（可选） ：根据不同应用需求，可提供镀锡、镀镍等导电镀层，以改善导电接触性能及耐腐蚀性能。
* 我们可以根据您的需求定制带材的宽度、厚度和外径。
| 空芯屏蔽螺旋管衬垫零件号（不锈钢+硅胶内管） | 凹槽尺寸 [mm] | |||||
|---|---|---|---|---|---|---|
| 直径 OD(mm) | 标准力 （“S”系列） |
中等力 （“M”系列） |
低等力 (“L” 系列) |
深度(L) +0.05 /-0 (mm) |
宽度(G) +0.18 / -0.13 (mm) |
宽度(W) +0 / -0.05 (mm) |
| 0.86 ± 0.05 | HDS-SSNS-086AH | HDS-MSNS-086AH | HDS-LSNS-086AH | 0.58 | 1.17 | 0.84 |
| 1.19 ± 0.05 | HDS-SSNS-119AH | HDS-MSNS-119AH | HDS-LSNS-119AH | 0.89 | 1.60 | 1.14 |
| 1.60 ± 0.08 | HDS-SSNS-160AH | HDS-MSNS-160AH | HDS-LSNS-160AH | 1.17 | 2.39 | 1.52 |
| 1.78 ± 0.08 | HDS-SSNS-178AH | HDS-MSNS-178AH | HDS-LSNS-178AH | 1.35 | 2.39 | 1.70 |
| 1.98 ± 0.08 | HDS-SSNS-198AH | HDS-MSNS-198AH | HDS-LSNS-198AH | 1.50 | 2.77 | 1.91 |
| 2.39 ± 0.10 | HDS-SSNS-239AH | HDS-MSNS-239AH | HDS-LSNS-239AH | 1.78 | 3.18 | 2.29 |
| 2.62 ± 0.10 | HDS-SSNS-262AH | HDS-MSNS-262AH | HDS-LSNS-262AH | 1.96 | 3.58 | 2.51 |
| 2.77 ± 0.10 | HDS-SSNS-277AH | HDS-MSNS-277AH | HDS-LSNS-277AH | 2.08 | 3.96 | 2.67 |
| 3.18 ± 0.10 | HDS-SSNS-318AH | HDS-MSNS-318AH | HDS-LSNS-318AH | 2.39 | 4.34 | 3.07 |
| 3.53 ± 0.13 | HDS-SSNS-353AH | HDS-MSNS-353AH | HDS-LSNS-353AH | 2.64 | 4.75 | 3.40 |
| 3.58 ± 0.13 | HDS-SSNS-358AH | HDS-MSNS-358AH | HDS-LSNS-358AH | 2.67 | 4.75 | 3.45 |
| 4.37 ± 0.13 | HDS-SSNS-437AH | HDS-MSNS-437AH | HDS-LSNS-437AH | 3.25 | 5.94 | 4.19 |
| 4.75 ± 0.15 | HDS-SSNS-475AH | HDS-MSNS-475AH | HDS-LSNS-475AH | 3.56 | 6.35 | 4.60 |
| 6.35 ± 0.18 | HDS-SSNS-635AH | HDS-MSNS-635AH | HDS-LSNS-635AH | 4.70 | 8.71 | 6.10 |
| 7.92 ± 0.23 | HDS-SSNS-792AH | HDS-MSNS-792AH | HDS-LSNS-792AH | 5.94 | 10.72 | 7.62 |
| 9.53 ± 0.28 | HDS-SSNS-953AH | HDS-MSNS-953AH | HDS-LSNS-953AH | 7.11 | 12.70 | 9.25 |
| 12.70 ± 0.38 | HDS-SSNS-1270AH | HDS-MSNS-1270AH | HDS-LSNS-1270AH | 9.53 | 16.66 | 12.32 |
常见安装方式
空芯屏蔽螺旋管衬垫支持多种安装方式，可根据设备结构选择最合适的方案：
燕尾槽安装
最可靠的安装方式，提供良好定位
矩形槽安装
适用于标准矩形沟槽结构
U型槽安装
适用于开口槽结构
卡槽安装
适用于预制卡槽结构
机械固定安装
适用于无法开槽的结构

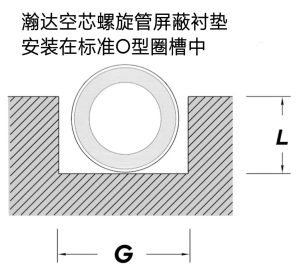

O型圈槽安装
适用于标准O型圈沟槽
燕尾槽安装为推荐方式，可提供最可靠的定位和压缩控制。具体槽型尺寸可参考页面中的规格表。
空芯屏蔽螺旋管衬垫的5大核心优势
🛡️ 屏蔽+密封一体化
外层金属螺旋提供≥100dB@1GHz屏蔽效能，内层硅胶管实现防雨/防风/防尘密封，一套产品解决两个问题。
👆 安装操作简便
硅胶内管使衬垫保持良好的形状稳定性，安装时不易扭曲变形，可手工安装，无需特殊工具。
🔁 适合滑动应用
内管提供弹性支撑，使衬垫在滑动接触时保持稳定的屏蔽性能，适用于频繁开合的门板和面板。
📏 低压缩力可选
低弹力L系列压缩力仅0.4kg/cm，特别适合VME/VXI前面板、塑料外壳等对压缩力敏感的应用。
💰 性价比优异
相比分别采购屏蔽衬垫和密封圈，空芯一体化设计降低了物料成本和安装工时，综合性价比更高。
空芯屏蔽螺旋管衬垫 · 典型应用
空芯屏蔽螺旋管衬垫适用于以下设备及场景：
通信基站
工业控制机柜
服务器
OpenVPX VPX
19英寸机箱 测试设备
医疗设备
轨道交通电子
新能源储能 射频设备
电源设备
定制生产
定制空芯螺旋管屏蔽衬垫
瀚达支持EMI螺旋管衬垫全参数定制，包括外径、材料、弹力、电镀工艺、内芯结构及O型屏蔽圈。客户提供图纸、样品或应用需求后，我们提供免费工程选型建议，支持样品、小批量试产及批量生产。
材料、表面处理（电镀） 定制
SUS304：适用于一般工业设备，具有良好的耐腐蚀性能及加工性能。
SUS301：弹性更高，回复性能更好，适用于需要长期重复压缩的设备。
铍铜（BeCu）：导电率及弹性优异，适用于高可靠EMI屏蔽要求，但成本相对较高。
镀锡：适用于铝合金法兰，可降低接触电阻，提高耐腐蚀能力。
镀镍：耐磨性能更好，适合频繁拆装设备。
镀银：导电性能最佳，适用于高端军工及射频设备。
内芯定制
内芯可以指定如下（可能并非所有尺寸都提供，并且可能需要额外费用）：
T: 空心硅胶，其它内芯可定制
应用程序
由于螺旋中心有硅胶管，这种垫片也能防止水、灰尘和空气进入，作为密封弹性体密封。因此，它结合了屏蔽垫片和密封垫片的优点，并且成本有限。
材料
螺旋：不锈钢（镀锡可选）。
内管：硬度为40±5的硅胶。
屏蔽性能
我们提供中等屏蔽质量的不锈钢，以及更高屏蔽水平的可选镀锡。所有屏蔽质量结果均基于镀锡接头表面的测试。屏蔽质量可能因您的具体应用而异。
不锈钢（所有力）：1 GHz时为100 dB
低强度镀锡垫片：1 GHz时120 dB
中等和标准力镀锡垫片：1 GHz时130 dB
压缩力
空芯螺旋管屏蔽衬垫(Flexi Shield)有三种不同的弹性。衬垫的最佳压缩量为螺旋直径的25%。由于压缩垫片的力是不锈钢带厚度立方的函数，因此所示的压缩力是近似的。
标准力：5.5公斤/厘米
中等力：1.8公斤/厘米
低力：0.4公斤/厘米
空芯屏蔽螺旋管衬垫 · 常见问题
关于空芯屏蔽螺旋管衬垫的选型、应用及技术问题，以下为常见解答。
空芯屏蔽螺旋管衬垫与普通螺旋管有什么区别？
空芯屏蔽螺旋管衬垫在金属螺旋内部增加了硅胶空心管，兼具EMI屏蔽和防尘防水密封双重功能，适用于既需要电磁屏蔽又需要环境密封的场景。
空芯屏蔽螺旋管衬垫的屏蔽效能是多少？
不锈钢材质在1GHz时屏蔽效能≥100dB，镀锡后中等力可达120dB、标准力可达130dB，可根据屏蔽需求选择不同材质和镀层。
空芯屏蔽螺旋管衬垫有哪些弹力等级？
提供标准力S、中等力M、低等力L三种弹力等级，推荐压缩量为螺旋直径的25%，低等力L系列特别适合VME/VXI外壳前面板屏蔽。
空芯屏蔽螺旋管衬垫的硅胶内管有什么作用？
硅胶空心内管提供弹性支撑，使衬垫兼具密封功能（防雨/防风/防尘），同时提高衬垫的可操作性和安装便利性，特别适用于滑动应用场景。
空芯屏蔽螺旋管衬垫支持定制吗？
支持。瀚达可根据客户图纸定制外径、材料、弹力、镀层及内芯材质，提供免费选型建议和快速打样服务。
空芯屏蔽螺旋管衬垫适合哪些安装方式？
推荐燕尾槽安装（最可靠），也可使用标准O型圈槽或矩形槽安装，空芯结构使衬垫在安装时保持良好形状，不易扭曲。
