粘贴式屏蔽门簧片
粘贴式安装屏蔽门簧片通常由高导电率的金属材料制成，如铍铜、不锈钢等。这些材料具有良好的导电性和导磁性，能够有效地屏蔽电磁辐射和磁场干扰。
粘贴式安装屏蔽门簧片采用了先进的制造工艺和材料，具有良好的耐用性和可靠性。在长期使用过程中，簧片不易变形、损坏或脱落，能够始终保持良好的屏蔽性能。
产品规格
尺寸规格
瀚达粘贴式安装屏蔽门簧片的尺寸因制造商和产品型号而异。这些手指条通常有不同尺寸的选择，以适应各种应用。以下是一些可能的尺寸规格，但请注意，应使用瀚达屏蔽确认具体规格，以满足特定应用的要求：

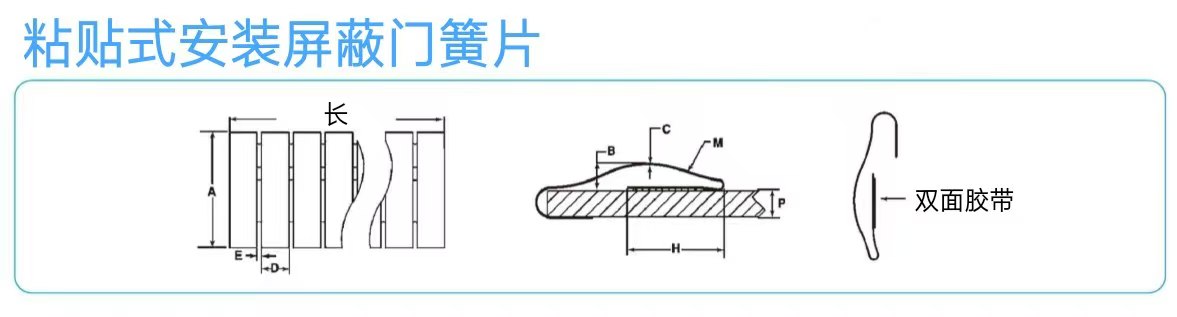

| No. | A | B | C | D | E | H | M | P | 长（mm) |
|---|---|---|---|---|---|---|---|---|---|
| 77-0710 | 11.43 | 1.52 | 0.08 | 3.18 | 0.46 | 6.78 | 5.08 | 1.58 | 411.48 |
| 77-0430 | 11.43 | 2.03 | 0.08 | 3.18 | 0.46 | 6.60 | 5.08 | 2.00 | 406.00 |
| No. | A | B | C | D | E | H | M（半径 mm) | 长(mm) |
|---|---|---|---|---|---|---|---|---|
| 77-0120 | 8.13 | 2.79 | 0.05 | 4.75 | 0.46 | 5.33 | 2.79 | 609.60 |
| 77-0140 | 15.20 | 5.59 | 0.13 | 9.53 | 0.81 | 7.11 | 4.57 | 609.60 |
| 77-0330 | 9.40 | 3.30 | 0.08 | 6.35 | 0.64 | 5.33 | 2.79 | 406.40 |
| 77-0780 | 20.32 | 8.13 | 0.10 | 9.53 | 0.81 | 11.18 | 4.83 | 609.60 |
| 77-0810 | 7.11 | 2.79 | 0.05 | 4.75 | 0.46 | 4.57 | 2.54 | 609.60 |
| 77-0820 | 27.94 | 10.16 | 0.13 | 12.70 | 1.02 | 19.81 | 10.67 | 609.60 |
| 78-0820 | 27.94 | 10.16 | 0.10 | 12.70 | 1.02 | 19.81 | 10.67 | 609.60 |

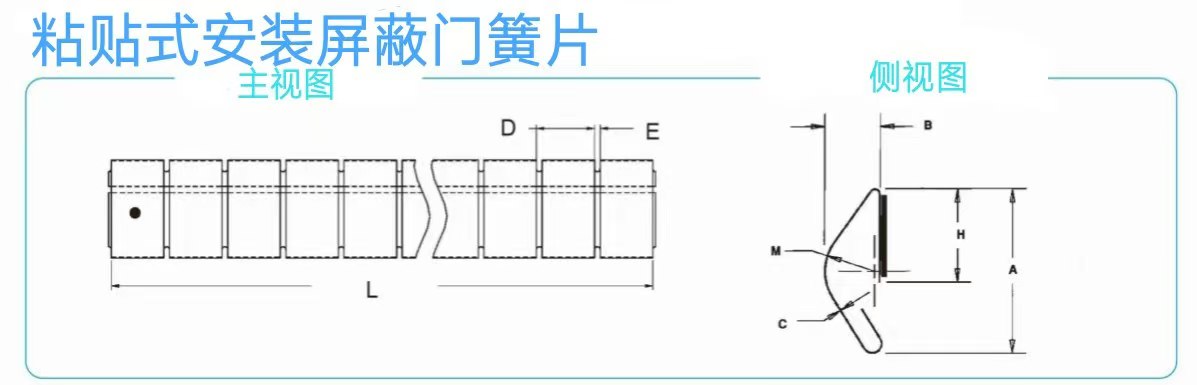

| No. | A | B | C | D | E | F | G | H | I | J | K | L | 长(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 97-5000 | 15.24 | 5.84 | 0.10 | 9.53 | 0.81 | 9.65 | 7.87 | 12.70 | 2.03 | – | – | 1.02 | 609.60 |
| 97-5200 | 9.40 | 3.56 | 0.08 | 6.35 | 0.56 | 6.35 | 2.29 | 7.87 | 1.52 | – | – | 1.78 | 406.40 |
| 97-5210 | 12.96 | 3.56 | 0.08 | 6.35 | 0.56 | 6.35 | – | 9.30 | 1.52 | – | – | 1.78 | 406.40 |
| 97-5370 | 28.70 | 10.41 | 0.18 | 12.70 | 1.02 | 12.70 | 14.22 | 19.81 | 3.56 | – | – | 2.54 | 304.80 |
| 97-5380 | 19.81 | 6.35 | 0.08 | 9.53 | 1.02 | 9.65 | 9.65 | 13.46 | 3.56 | – | – | 2.03 | 609.60 |
| 97-5400 | 7.11 | 2.79 | 0.05 | 4.78 | 0.46 | 4.83 | 2.03 | 5.84 | 1.52 | – | – | 1.65 | 406.40 |
| 97-5410 | 9.65 | 3.05 | 0.08 | 4.78 | 0.46 | 4.78 | – | 7.20 | 1.52 | – | – | 1.27 | 406.40 |
| 97-5420 | 6.20 | 2.03 | 0.08 | 4.75 | 0.45 | 4.75 | 3.20 | 4.70 | 1.50 | – | – | 2.54 | 406.40 |
定制生产
定制 粘贴式屏蔽门簧片
根据客户的使用环境，瀚达屏蔽提供图纸或尺寸以及产品定制的工作条件要求。如有必要，请联系sunny@handashielding.com专业工程师会回答你的问题。非常感谢。
粘贴式屏蔽门簧片 生产
粘贴式安装屏蔽门簧片通常用于提供密封和电磁屏蔽解决方案，以连接、密封和保护电子设备和仪器。它们是一种用于电子设备的弹性密封材料。
以下是制造粘贴式安装指条的一般步骤：
1.原料选择
2.材料加工
3.粘合剂层制备
4.硬度控制
5.尺寸和形状控制
6.质量控制
7.包装和标记。
在选择或定制粘贴式安装指条时，建议使用瀚达屏蔽簧片，以确保满足您特定应用的性能和规格要求。
优势
瀚达粘贴式安装屏蔽门簧片具有压缩性，并用自粘胶带固定。它们是简单可靠的设备，具有许多优点。
- 成本低
- 易于访问
- 安装简单
- 屏蔽效率高
- 与产品密切接触
- 持久可靠的粘合力
应用
瀚达粘贴式安装屏蔽门簧片由优质铍铜材料制成，适用于各种应用。
- 电气开关柜
- 电子设备外壳
- 金属外壳屏蔽
- 电子柜
- 间隙较小的场合
- 其他安装要求严格的地方
材质与镀层
瀚达粘贴式安装屏蔽门簧片有以下材料可供选择。它们也可以根据您对不同应用的要求进行定制。
- 铍铜
- 磷青铜
- 不锈钢
- 镀铍铜镍
- 镀铍铜锡
