实芯屏蔽螺旋管衬垫（Endur Shield）｜EMI屏蔽密封条

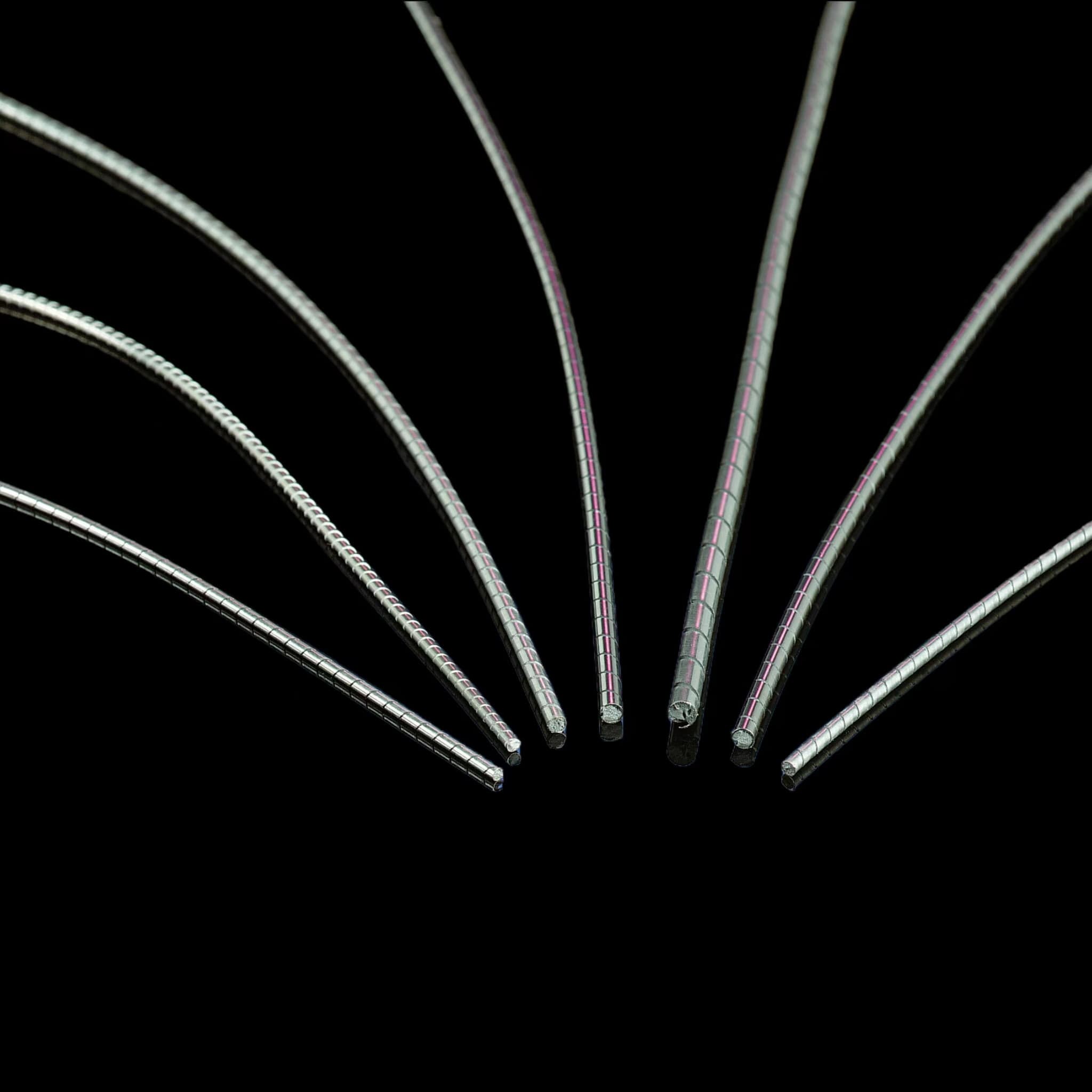

实芯屏蔽螺旋管衬垫（Endur Shield）是在金属屏蔽螺旋内部填充实芯硅胶、橡胶或其他弹性材料形成的一种EMI电磁屏蔽衬垫。
与空芯结构相比，实芯结构具有更高的机械支撑能力和抗挤压能力，适用于需要长期承受压缩载荷、频繁插拔或滑动接触的安装环境。
产品通常安装于燕尾槽、矩形槽等安装结构中，在设备装配后形成连续导电接触，实现EMI屏蔽，并可根据材料组合提供一定的环境密封能力。
实芯屏蔽衬垫工作原理

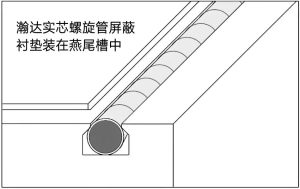

实芯屏蔽螺旋管衬垫安装于燕尾槽、矩形槽或其他安装结构内。
设备装配后，金属螺旋受到压缩，与两侧金属接触面形成连续导电路径，为高频电流提供低阻抗传导通道，从而降低缝隙处的电磁泄漏，提高设备整体EMC性能。
内部实芯弹性材料持续提供支撑力，使产品能够保持稳定接触，并适用于长期压缩及频繁拆装工况。
标准规格与推荐安装槽尺寸

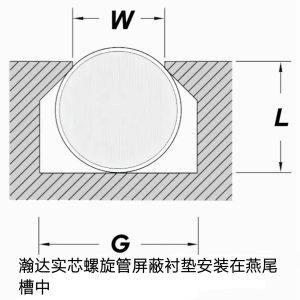

推荐的凹槽尺寸
根据下面安装槽的图例，以及右边表格中推荐的尺寸，选择适合您地 尺寸
*我们可以根据您的需求定制带材的宽度、厚度和外径。
| 屏蔽螺旋管衬垫零件号（不锈钢+硅胶内管） | 凹槽尺寸(mm) | |||||
|---|---|---|---|---|---|---|
| 直径OD(mm) | 标准力 （“S”系列） |
中等强度 （“M”系列） |
低力 （“L”系列） |
深度(L) +0.05/-0 (mm) |
宽度(G) +0.18/-0.13 (mm) |
宽度(W) +0 / -0.05 (mm) |
| 0.86 ± 0.05 | HDS-SBS-086A | HDS-MBS-086A | HDS-LBS-086A | 0.58 | 1.17 | 0.84 |
| 1.19 ± 0.05 | HDS-SBS-119A | HDS-MBS-119A | HDS-LBS-119A | 0.89 | 1.60 | 1.14 |
| 1.60 ± 0.08 | HDS-SBS-160A | HDS-MBS-160A | HDS-LBS-160A | 1.17 | 2.39 | 1.52 |
| 1.78 ± 0.08 | HDS-SBS-178A | HDS-MBS-178A | HDS-LBS-178A | 1.35 | 2.39 | 1.70 |
| 1.98 ± 0.08 | HDS-SBS-198A | HDS-MBS-198A | HDS-LBS-198A | 1.50 | 2.77 | 1.91 |
| 2.39 ± 0.10 | HDS-SBS-239A | HDS-MBS-239A | HDS-LBS-239A | 1.78 | 3.18 | 2.29 |
| 2.62 ± 0.10 | HDS-SBS-262A | HDS-MBS-262A | HDS-LBS-262A | 1.96 | 3.58 | 2.51 |
| 2.77 ± 0.10 | HDS-SBS-277A | HDS-MBS-277A | HDS-LBS-277A | 2.08 | 3.96 | 2.67 |
| 3.18 ± 0.10 | HDS-SBS-318A | HDS-MBS-318A | HDS-LBS-318A | 2.39 | 4.34 | 3.07 |
| 3.53 ± 0.13 | HDS-SBS-353A | HDS-MBS-353A | HDS-LBS-353A | 2.64 | 4.75 | 3.40 |
| 3.58 ± 0.13 | HDS-SBS-358A | HDS-MBS-358A | HDS-LBS-358A | 2.67 | 4.75 | 3.45 |
| 4.37 ± 0.13 | HDS-SBS-437A | HDS-MBS-437A | HDS-LBS-437A | 3.25 | 5.94 | 4.19 |
| 4.75 ± 0.15 | HDS-SBS-475A | HDS-MBS-475A | HDS-LBS-475A | 3.56 | 6.35 | 4.60 |
常见安装方式
空芯屏蔽螺旋管衬垫支持多种安装方式，可根据设备结构选择最合适的方案：

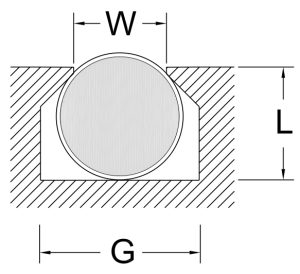

燕尾槽安装
最可靠的安装方式，提供良好定位
矩形槽安装
适用于标准矩形沟槽结构
U型槽安装
适用于开口槽结构
卡槽安装
适用于预制卡槽结构
机械固定安装
适用于无法开槽的结构
O型圈槽安装
适用于标准O型圈沟槽
燕尾槽安装为推荐方式，可提供最可靠的定位和压缩控制。具体槽型尺寸可参考页面中的规格表。
定制生产
定制实芯屏蔽螺旋管衬垫
瀚达支持实芯屏蔽衬垫全参数定制，包括外径、材料、弹力、电镀工艺、内芯结构及O型屏蔽圈。客户提供图纸、样品或应用需求后，我们提供免费工程选型建议，支持样品、小批量试产及批量生产。
材料、表面处理（电镀） 定制
SUS304：适用于一般工业设备，具有良好的耐腐蚀性能及加工性能。
SUS301：弹性更高，回复性能更好，适用于需要长期重复压缩的设备。
铍铜（BeCu）：导电率及弹性优异，适用于高可靠EMI屏蔽要求，但成本相对较高。
镀锡：适用于铝合金法兰，可降低接触电阻，提高耐腐蚀能力。
镀镍：耐磨性能更好，适合频繁拆装设备。
镀银：导电性能最佳，适用于高端军工及射频设备。
电镀工艺
提供镀锡、镀镍服务，可根据您的要求对螺旋管进行电镀工艺处理，其他镀层可能会需要额外的费用。
内芯定制
内芯可以指定如下（可能并非所有尺寸都提供，并且可能需要额外费用）：
A: 实芯硅胶,F: 硅胶泡棉，其它内芯可定制
实芯屏蔽螺旋管衬垫 · 常见问题
关于实芯屏蔽螺旋管衬垫（Endur Shield）的选型、应用及技术问题，以下为常见解答。
实芯屏蔽螺旋管衬垫与空芯有什么区别？
实芯结构内部填充硅胶等弹性材料，具有更高的机械支撑能力和抗压缩永久变形能力，适用于长期承受压力、频繁插拔的工况。空芯结构压缩力更低，适用于轻接触场景。
连接器为什么推荐实芯屏蔽衬垫？
连接器需要反复插拔，对衬垫的回弹性、抗压缩永久变形能力要求高。实芯结构能长期保持接触压力，确保屏蔽效能不衰减，特别适合圆形连接器、矩形连接器及军工级连接器密封。
实芯屏蔽螺旋管衬垫支持哪些安装方式？
推荐燕尾槽安装，提供最可靠的定位和压缩控制。也可使用矩形槽、U型槽、连接器槽及标准O型圈槽安装，实芯结构在安装时保持良好形状，不易扭曲变形。
什么场景下应该选择实芯屏蔽螺旋管衬垫？
需要高耐久性、长期压缩、滑动接触、频繁插拔的场景推荐实芯结构。典型应用包括连接器密封、军工电子设备、航空航天连接器、工业控制柜及需要长期保持屏蔽效能的高可靠性设备。
实芯屏蔽螺旋管衬垫支持定制吗？
支持。瀚达可根据客户图纸定制外径、带材宽度/厚度、内芯材质（硅胶/氟橡胶/硅胶泡棉）及镀层（镀锡/镀镍），提供免费选型建议和快速打样服务。
如何选择实芯屏蔽螺旋管衬垫的安装槽尺寸？
请参考页面中的“标准规格与推荐安装槽尺寸”表格，根据衬垫外径（OD）对应选择槽深（L）、槽宽（G）和槽口宽度（W）。也可联系我们提供免费工程选型支持。
仍有疑问？联系工程师免费选型 →
