卡入式屏蔽簧片是由铍铜、磷青铜或其他导电合金等材料制成的柔性EMI屏蔽垫片。它们专门设计用于创建安全的电接触,并建立有效的EMI屏障。卡入式屏蔽簧片安装在电子外壳内的凹槽或轨道中,可轻松与各种组件集成。


卡入式安装屏蔽簧片-瀚达屏蔽科技公司

卡 入 式 屏 蔽 簧 片

为了解决电磁干扰问题,电磁屏蔽技术得到了广泛的应用。卡入式屏蔽簧片是各种电子外壳和组件中使用的高效电磁干扰(EMI)屏蔽组件,可确保电磁完整性并防止射频干扰(RFI)。


什么是卡入式屏蔽簧片?

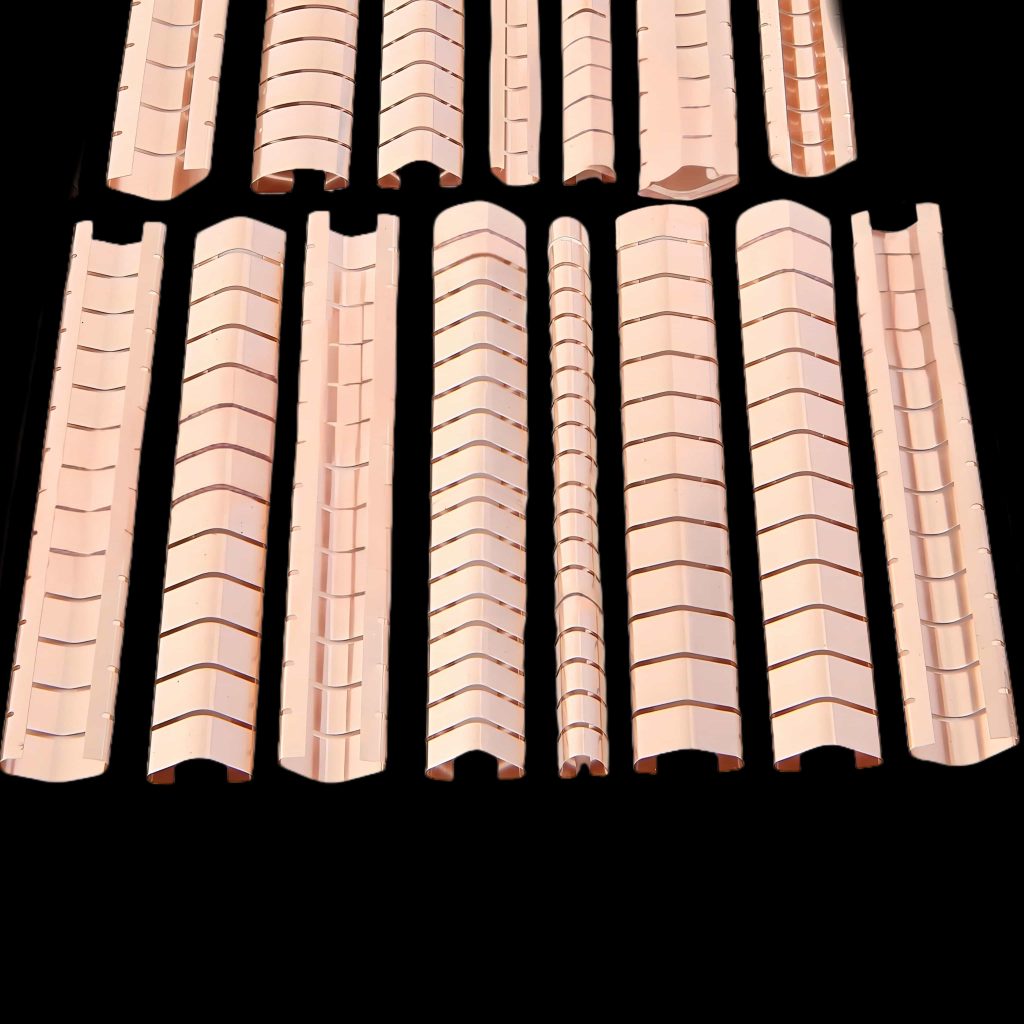

卡入式屏蔽簧片是由铍铜、磷青铜或其他导电合金等材料制成的柔性EMI屏蔽垫片。它们专门设计用于创建安全的电接触,并建立有效的EMI屏障。卡入式屏蔽簧片安装在电子外壳内的凹槽或轨道中,可轻松与各种组件集成。

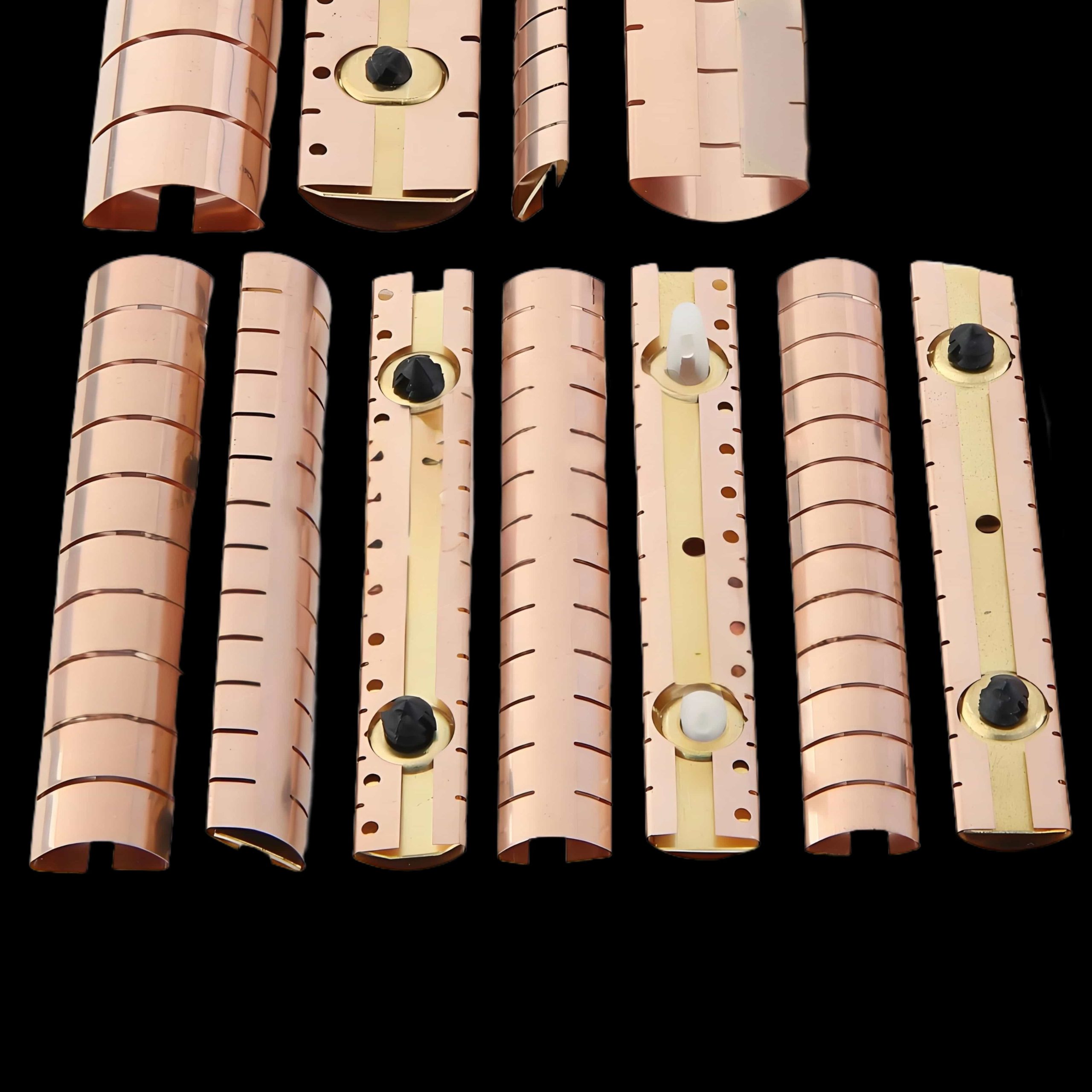

这些簧片采用卡扣式设计,简化了安装,只需要轻微的压力即可将其牢固地安装到位。这一特性使它们在需要访问内部组件而不影响屏蔽性能的组件中特别有用。

卡入式安装屏蔽簧片-瀚达电子

卡入式屏蔽簧片的主要特点

1.压缩力低
卡入式屏蔽簧片的主要优点之一是其压缩力低。与其他一些需要大力安装的EMI屏蔽解决方案不同,这些指条需要最小的压力来压缩,使其成为滑动应用的理想选择。低压缩力通过减少重复组装和拆卸过程中的磨损,有助于延长垫片和相邻表面的寿命。

2.对称设计
卡入式屏蔽簧片通常具有对称设计,可实现指条和外壳表面之间的双向接触。此功能可确保在各种表面上实现连续的屏蔽连接,从而提高整体屏蔽效果。对称的设计也使正确安装条带变得更加容易,因为不需要特定的方向。


卡入式屏蔽簧片的工作原理

卡入式屏蔽簧片的工作原理是利用其良好的导电性和弹性,将电磁干扰信号引导到接地端,从而实现电磁屏蔽的目的。当电磁干扰信号通过卡入式屏蔽簧片时,簧片会产生感应电流,感应电流会在簧片内部形成一个反向的电磁场,这个反向的电磁场会与干扰信号的电磁场相互抵消,从而达到屏蔽电磁干扰的目的。


卡入式屏蔽簧片的结构设计

1.形状设计
卡入式屏蔽簧片的形状设计应根据被屏蔽物体的形状和尺寸进行定制,以保证簧片与被屏蔽物体之间的良好接触。常见的形状有矩形、圆形、异形等。

2.尺寸设计
卡入式屏蔽簧片的尺寸设计应根据被屏蔽物体的尺寸和电磁屏蔽要求进行定制。一般来说,簧片的宽度和厚度越大,屏蔽效能越高;簧片的长度应根据被屏蔽物体的周长进行定制,以保证簧片能够完全覆盖被屏蔽物体。

3.接触设计
卡入式屏蔽簧片的接触设计应保证簧片与被屏蔽物体之间的良好接触,以提高屏蔽效果。常见的接触设计有平面接触、凸点接触、锯齿接触等。其中,凸点接触和锯齿接触可以增加簧片与被屏蔽物体之间的接触压力,提高屏蔽效果。

卡入式安装屏蔽簧片-瀚达电子

卡入式屏蔽簧片的常见应用

由于其卓越的EMI/RFI屏蔽能力和易于安装,扣式安装指条被广泛应用于各种应用中。它们在电子元件和组件需要频繁访问或维护而不影响EMI屏蔽的环境中特别有用。

1.前面板手柄
卡入式屏蔽簧片通常用于前面板手柄,以确保EMI保护,同时便于接近外壳的内部组件。

2.屏蔽外壳和门
在屏蔽外壳中,卡入式屏蔽簧片在门或接入点周围提供连续的EMI屏障。当门关闭时,它们可以防止电磁干扰进入或离开外壳,这使得它们对于必须符合严格的EMC(电磁兼容性)标准的设备至关重要。

3.滑动托盘和插入式装置
对于带有滑动托盘或插入式单元的电子机柜或设备,卡入式屏蔽簧片可确保即使在移动过程中也能保持一致的EMI屏蔽。这使得它们成为涉及频繁插入和移除组件的系统的可靠解决方案。

4.机架和通信机柜
安装在机架或通信机柜中的电信系统、服务器和其他数据通信设备受益于卡入式屏蔽簧片提供的EMI屏蔽。这些条带保护敏感的电子元件免受外部干扰,确保数据完整性并最大限度地减少信号损失。


卡入式屏蔽簧片的发展趋势

1.高性能材料的应用
随着电子技术的不断发展,对电磁屏蔽材料的性能要求也越来越高。未来,卡入式屏蔽簧片将采用更高性能的材料,如纳米材料、复合材料等,以提高屏蔽效能和可靠性。

2.智能化设计
随着智能化技术的不断发展,卡入式屏蔽簧片也将向智能化方向发展。未来,卡入式屏蔽簧片将采用智能化设计,如自动检测、自动调整等功能,以提高屏蔽效果和可靠性。

3.小型化、薄型化设计
随着电子设备的小型化、薄型化发展趋势,卡入式屏蔽簧片也将向小型化、薄型化方向发展。未来,卡入式屏蔽簧片将采用更小的尺寸和更薄的厚度,以适应电子设备的小型化、薄型化需求。


结论

高屏蔽性能卡入式屏蔽簧片作为一种高效的电磁屏蔽元件,具有高屏蔽性能、安装方便、可靠性高、通用性强等优点,在电子设备中得到了越来越广泛的应用。通过对其材料特性、结构设计和屏蔽效能的分析,阐述了卡入式屏蔽簧片在电子设备电磁屏蔽中的重要作用。同时,结合实际应用案例,展示了其在提高电子设备可靠性、降低电磁干扰方面的显著优势。如需了解更多资讯和定制服务,可直接与我们联系。
