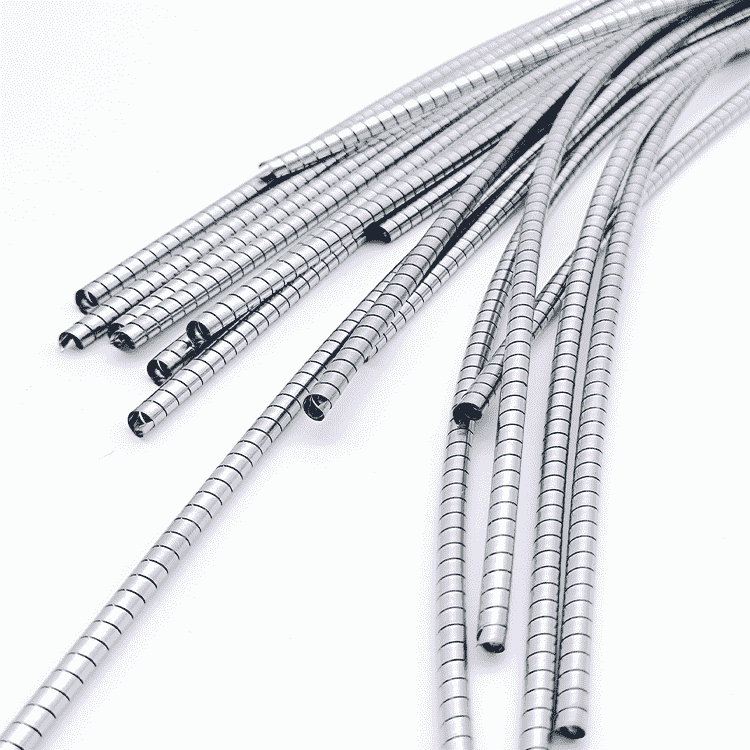

RF/EMI屏蔽螺旋管衬垫---瀚达电子
RF/EMI屏蔽螺旋管衬垫---瀚达电子

RF/EMI螺旋管屏蔽衬垫的工作原理主要基于电磁屏蔽的基本原理。当射频或电磁辐射到达螺旋管屏蔽衬垫时,金属丝或金属带会产生感应电流,这些感应电流会在螺旋管内部形成一个反向的电磁场,从而抵消外部的射频或电磁辐射。同时,螺旋管的结构设计也可以有效地阻挡辐射的传播路径,进一步提高屏蔽效果。


随着电子技术的飞速发展,射频干扰(RF)和电磁干扰(EMI)问题日益严重。这些干扰不仅会影响电子设备的正常运行,还可能对人体健康和环境造成潜在危害。为了有效地抑制 RF/EMI,各种屏蔽材料和技术应运而生。其中,屏蔽螺旋管衬垫以其高屏蔽效率、良好的柔韧性和安装便利性等优点,成为了 RF/EMI 防护领域的重要解决方案。


RF/EMI 屏蔽螺旋管衬垫的工作原理

RF/EMI屏蔽螺旋管衬垫的工作原理主要基于电磁屏蔽的基本原理。当射频或电磁辐射到达屏蔽螺旋管衬垫时,金属丝或金属带会产生感应电流,这些感应电流会在螺旋管内部形成一个反向的电磁场,从而抵消外部的射频或电磁辐射。同时,螺旋管的结构设计也可以有效地阻挡辐射的传播路径,进一步提高屏蔽效果。

实芯螺旋管屏蔽衬垫(Endur-Shield )-瀚达屏蔽科技公司

RF/EMI 屏蔽螺旋管衬垫的性能特点

1.高屏蔽效率

RF/EMI屏蔽螺旋管衬垫采用特殊的结构设计和材料选择,能够有效地阻挡射频和电磁辐射,提供高屏蔽效率。其屏蔽效能通常可以达到 60dB 以上,甚至更高,能够满足大多数电子设备和系统的屏蔽要求。

2.良好的柔韧性

RF/EMI屏蔽螺旋管衬垫通常由柔软的金属丝或金属带螺旋缠绕而成,具有良好的柔韧性。这使得它可以适应各种复杂的形状和尺寸,方便安装在不同类型的电子设备和外壳中。

3.安装便利性

RF/EMI屏蔽螺旋管衬垫可以通过粘贴、卡接或焊接等方式进行安装,安装过程简单快捷。同时,它还可以根据需要进行裁剪和定制,满足不同应用场景的需求。

4.耐腐蚀性

RF/EMI屏蔽螺旋管衬垫通常采用耐腐蚀的金属材料制成,如不锈钢、铜等,能够在恶劣的环境条件下长期使用。

5.可靠性高

RF/EMI屏蔽螺旋管衬垫经过严格的质量控制和测试,具有很高的可靠性。它能够在长期使用过程中保持稳定的屏蔽性能,不易出现损坏和失效的情况。


高屏蔽效率的实现因素

1.材料选择

  • 金属材料:RF/EMI屏蔽螺旋管衬垫通常采用高导电率和导磁率的金属材料,如铜、铝、镍等。这些金属材料能够有效地反射、吸收和抵消射频和电磁辐射。
  • 绝缘材料:为了提高RF/EMI屏蔽螺旋管衬垫的绝缘性能和安装便利性,通常会在金属螺旋管表面覆盖一层绝缘材料,如聚四氟乙烯(PTFE)、聚乙烯(PE)等。

2.结构设计

  • RF/EMI螺旋管的直径和间距:合理设计螺旋管的直径和间距可以优化屏蔽效果。较小的直径和间距可以增加屏蔽材料的表面积,提高反射和吸收能力。
  • 多层结构:采用多层RF/EMI螺旋管结构可以进一步提高屏蔽效率。不同层的螺旋管可以对不同频率的辐射进行屏蔽,从而实现更广泛的频率覆盖。

3.安装工艺

  • 紧密贴合:确保RF/EMI屏蔽螺旋管衬垫与被保护设备的表面紧密贴合,减少间隙和泄漏,提高屏蔽效果。
  • 接地良好:将RF/EMI屏蔽螺旋管衬垫正确接地,使被屏蔽的辐射能够有效地引导到大地,避免二次辐射。
铍铜螺旋管屏蔽衬垫(Spiral-Shield)-瀚达屏蔽科技公司

RF/EMI 屏蔽螺旋管衬垫的产品结构分类

类型结构特点优势场景
金属螺旋管+硅胶芯高弹性,成本低,适用于常规EMI屏蔽消费电子、车载设备
镀锡铜螺旋+导电泡棉双重导电路径,屏蔽效能更高(SE>100dB)军工、高频通信设备
全金属螺旋(无芯)超高屏蔽性能,耐压性强航空航天、高压设备
定制异形衬垫根据设备接口形状(如矩形、环形)定制特殊密封面、非标设备

RF/EMI 屏蔽螺旋管衬垫的结构设计

1.螺旋管的直径和长度

螺旋管的直径和长度是影响屏蔽效果的重要因素。一般来说,螺旋管的直径越大,屏蔽效果越好;螺旋管的长度越长,屏蔽效果也越好。但是,螺旋管的直径和长度也会受到安装空间和成本的限制。在设计屏蔽螺旋管衬垫时,需要根据具体的应用需求进行综合考虑,选择合适的直径和长度。

2.金属丝或金属带的宽度和厚度

金属丝或金属带的宽度和厚度也会影响屏蔽效果。一般来说,金属丝或金属带的宽度越宽,厚度越厚,屏蔽效果越好。但是,金属丝或金属带的宽度和厚度也会受到柔韧性和安装便利性的限制。在设计屏蔽螺旋管衬垫时,需要根据具体的应用需求进行综合考虑,选择合适的宽度和厚度。

3.螺旋管的间距和层数

螺旋管的间距和层数也会影响屏蔽效果。一般来说,螺旋管的间距越小,层数越多,屏蔽效果越好。但是,螺旋管的间距和层数也会受到成本和安装空间的限制。在设计屏蔽螺旋管衬垫时,需要根据具体的应用需求进行综合考虑,选择合适的间距和层数。

RF/EMI屏蔽螺旋管衬垫---瀚达电子

RF/EMI 屏蔽螺旋管衬垫的典型应用场景

行业应用设备解决痛点
通信设备5G基站、射频模块、天线外壳高频信号干扰、波导泄漏
军工电子雷达、导弹制导系统、加密通信设备严苛EMC要求(如MIL-STD-461G)
医疗电子MRI设备、手术机器人、医疗成像系统敏感信号抗干扰
汽车电子新能源车电控单元(ECU)、车载雷达、充电桩高压EMI防护、振动环境密封
工业控制变频器、伺服驱动器、PLC柜工厂高频噪声抑制
航空航天卫星通信模块、机载航电系统极端温度/振动下的屏蔽失效

结论

高屏蔽效率的 RF/EMI 屏蔽螺旋管衬垫作为一种重要的射频干扰和电磁干扰防护解决方案,具有广泛的应用前景和市场需求。通过对其性能特点、工作原理、材料特性、结构设计和应用领域的深入研究,我们可以更好地了解屏蔽螺旋管衬垫的优势和不足,为其未来的发展提供参考。同时,我们也应该不断探索新的材料、技术和设计理念,进一步提高屏蔽螺旋管衬垫的屏蔽效率和可靠性,为电子设备、通信系统和工业领域的发展做出更大的贡献。
