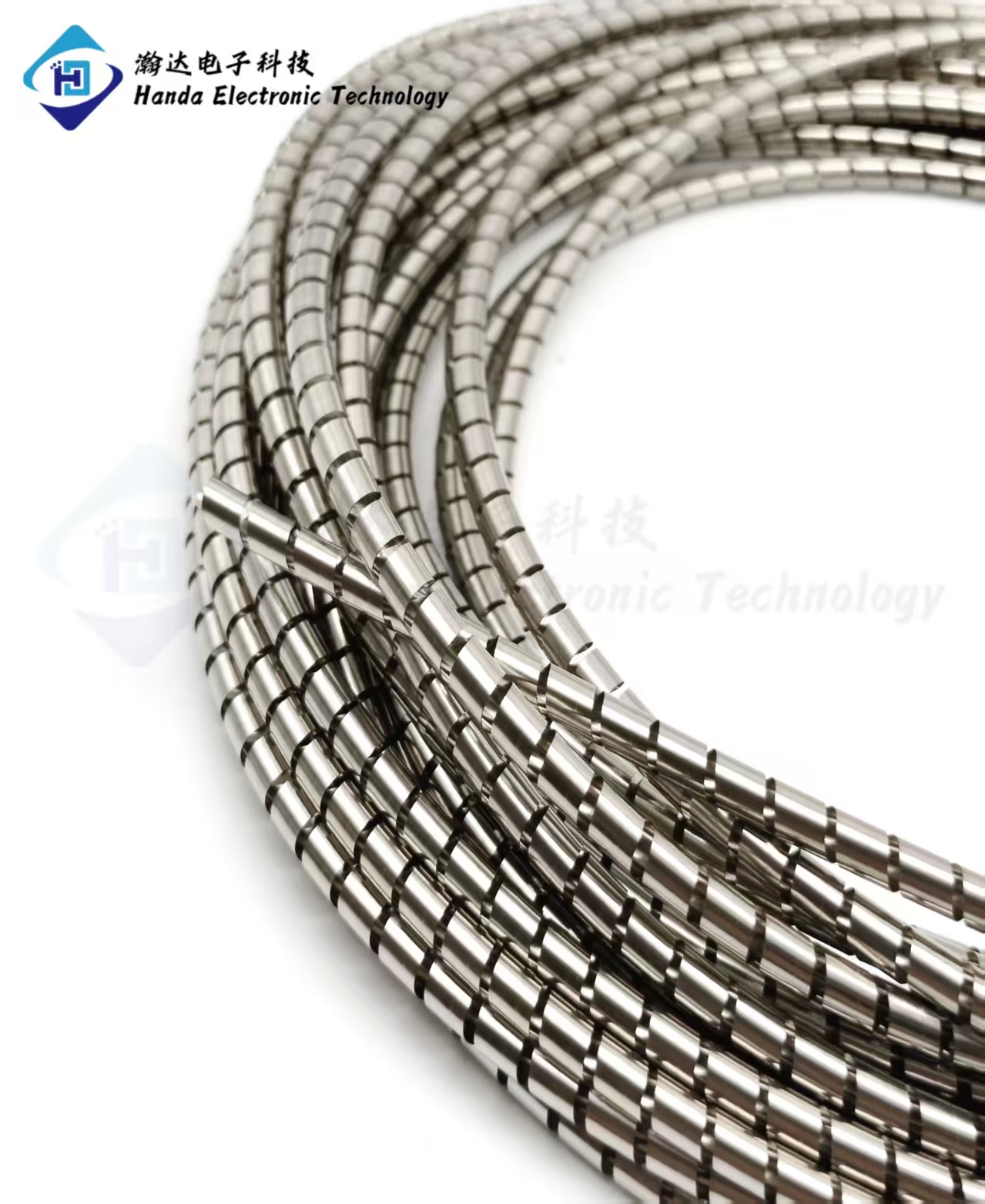

高精度医疗设备中电磁屏蔽螺旋管的关键作用与选型指南
在生命监护仪的每一次规律跳动中，在医学影像的每一帧清晰画面里，都藏着一个不为人知的守护者——电磁屏蔽螺旋管。它如同医疗设备的”电磁防护服”，确保精准诊断不受干扰。
Table of Contents
一、医疗设备面临的特殊EMC挑战
1.什么是EMC？
EMC（Electromagnetic Compatibility，电磁兼容性）是指电子设备在电磁环境中既能正常工作，又不会对其他设备产生不可接受的电磁干扰的能力。简单来说，就是设备”和平共处”的能力。
在现代医疗环境中，随着电子设备密集程度的日益增加，从基础的生命体征监测仪到高端的MRI（磁共振成像）设备，都在有限空间内同时运行。这种复杂环境带来了前所未有的电磁兼容挑战。
2.敏感性与精度的极致要求
医疗诊断设备需要检测极其微弱的生理信号，这些信号往往被淹没在各种环境噪声中：
- 心电图（ECG）设备：检测的心脏电信号幅度仅1-2mV（毫伏），相当于普通电池电压的千分之一
- 脑电图（EEG）设备：捕捉的脑电信号更微弱，仅5-100μV（微伏），容易受到周围电子设备的干扰
- 肌电图（EMG）设备：记录的肌肉电信号也只在50μV-5mV范围内
这些微弱信号一旦受到电磁干扰，就可能导致诊断数据失真，影响医生的判断。
3.医疗设备的辐射困境
医疗设备本身也是电磁辐射的”肇事者”：
- 数字电路：设备中的微处理器和高频时钟产生宽带电磁噪声
- 开关电源：为设备提供能量的电源模块会产生强烈的传导干扰
- 电机系统：如CT扫描仪的旋转系统会产生电磁噪声
- 无线模块：现代医疗设备的蓝牙、Wi-Fi传输也会产生射频干扰
4.严格的合规性要求
医疗设备领域有着最为严格的EMC标准体系：
- YY 0505-2012：中国医药行业标准，对医用电气设备的电磁兼容性提出具体要求
- IEC 60601-1-2：国际电工委员会发布的医疗设备EMC标准
- FDA指导文件：美国食品药品监督管理局对医疗设备上市前的EMC要求
任何电磁兼容性问题都可能导致产品无法通过认证，失去市场准入资格。
二、电磁屏蔽螺旋管的工作原理与技术优势

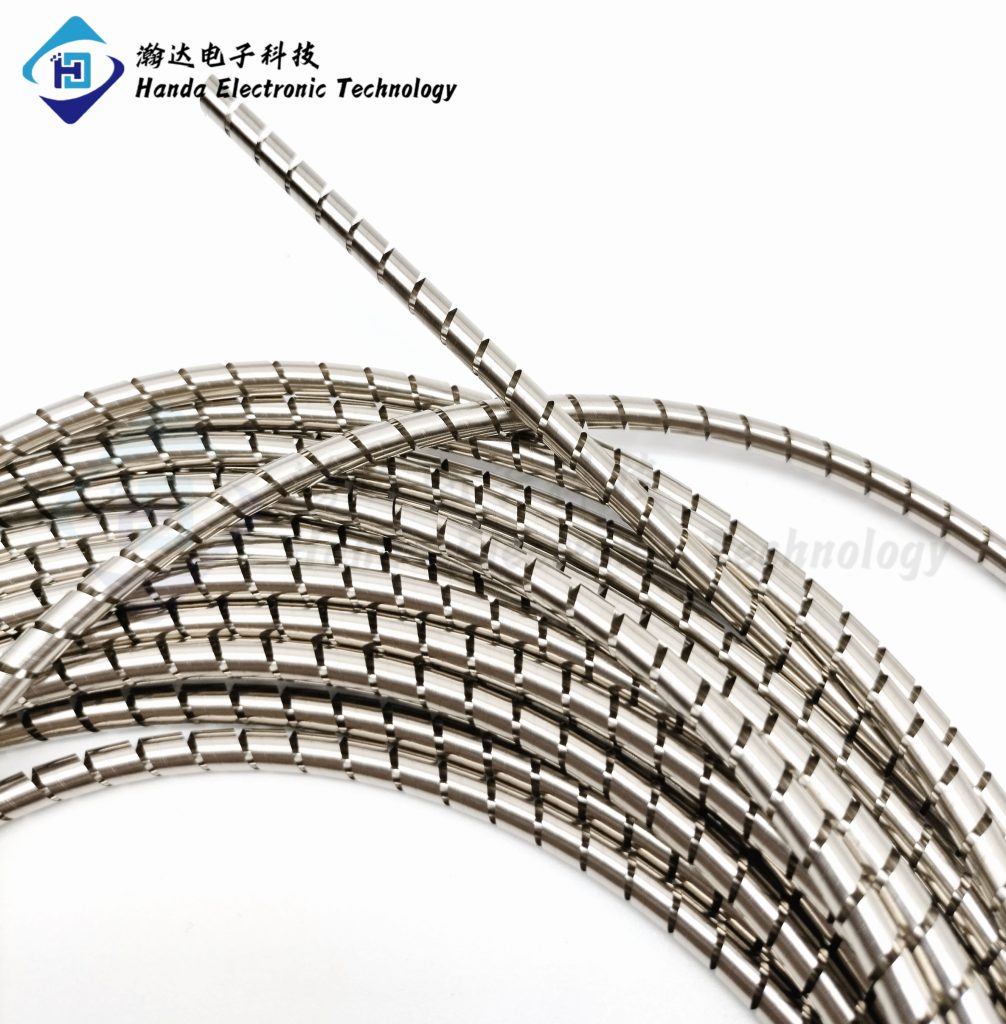

1.认识电磁屏蔽螺旋管

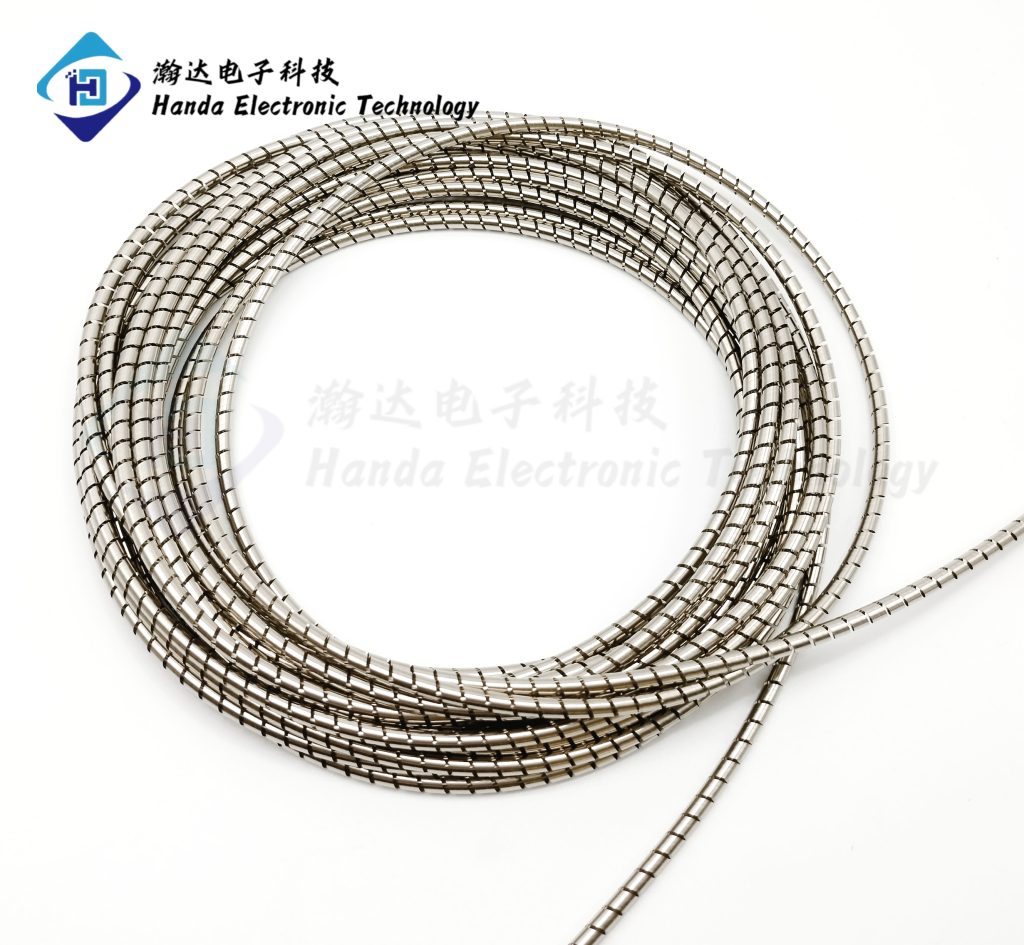

电磁屏蔽螺旋管是一种采用特殊合金丝材螺旋缠绕而成的弹性屏蔽元件，外形类似弹簧，但功能远超越普通弹簧。它通常安装在设备的接缝处，当设备外壳闭合时，螺旋管被压缩，形成连续的电磁屏蔽层。
三重屏蔽机制协同作用：
- 导电连续性机制
螺旋结构在压缩状态下与设备外壳形成全周向连续导电层，构建完整的”法拉第笼”效应。法拉第笼是以科学家迈克尔·法拉第命名的电磁现象，指由导电材料形成的 enclosure（封闭空间）能够有效阻挡外部电磁场进入。
- 弹性接触机制
螺旋管的独特弹性特质确保在设备整个生命周期内保持稳定的接触压力。这一特性特别重要，因为医疗设备会经历：
温度变化：设备运行发热到环境温度波动
机械振动：运输、移动和使用过程中的振动
材料蠕变：长期压力下材料的微小形变
- 多重反射机制
螺旋结构内部形成的复杂空腔能够使电磁波在其中多次反射和衰减，这种机制显著增强了从低频到高频（DC-40GHz）全频段的屏蔽效能。
2.医疗应用中的独特优势
在医疗环境中，电磁屏蔽螺旋管展现出其他屏蔽方式难以比拟的优势：
可靠性优先：螺旋结构即使部分损坏，未损坏部分仍能保持屏蔽功能，这种”故障安全”特性对生命支持设备至关重要。
环境适应性：能够耐受医疗环境中频繁的消毒清洁，不受酒精、异丙醇等常用消毒剂影响。
长期稳定性：在设备整个使用寿命期内（通常8-10年）保持性能稳定，避免因屏蔽材料老化导致的性能下降。
三、医疗设备屏蔽方案全面对比
在选择医疗设备的电磁屏蔽方案时，工程师需要综合考虑多种技术路线，以下是主要屏蔽方案的详细对比：
| 特性 | 电磁屏蔽螺旋管 | 导电硅胶 | 金属丝网衬垫 | 导电泡棉 |
|---|---|---|---|---|
| 屏蔽效能 (SE) | 60-120 dB (覆盖宽频段，性能稳定) | 40-80 dB (高频衰减较快) | 60-100 dB (依赖压缩量与网丝材质) | 30-70 dB (低频效能较差) |
| 接触电阻 | 极低 (< 10 mΩ) | 较高 (50-500 mΩ) | 较低 (20-100 mΩ) | 高 (100-1000 mΩ) |
| 压缩永久变形 | 极佳 (< 15%， 经10,000次测试) | 较差 (20-40%) | 良好 (15-25%) | 差 (25-50%) |
| 使用寿命 (压缩循环) | > 10,000 次 (弹性恢复力卓越) | ~5,000 次 (聚合物基体老化) | ~3,000 次 (网丝疲劳断裂) | ~2,000 次 (泡棉结构坍塌) |
| 环境密封能力 | 可提供气密/水密密封 (与橡胶芯复合设计) | 优异 (本身具备密封性) | 无 | 有限 (仅防尘) |
| 抗化学性 (耐消毒剂) | 优异 (镀层提供保护) | 良好 (但可能渗透液体) | 中等 (镀层磨损后易腐蚀) | 较差 (多孔结构易吸收液体) |
| 安装复杂度 | 中等 (需设计精密沟槽) | 简单 (背胶粘贴) | 复杂 (常需压条固定) | 简单 (背胶粘贴) |
| 相对成本 | 中等至高 (基于性能与设计) | 高 (硅胶与导电填料成本高) | 低至中等 | 最低 |
各方案的适用场景分析：
电磁屏蔽螺旋管：最适合高价值、长寿命的医疗设备，如MRI、CT扫描仪、高端监护仪等对可靠性要求极高的场合。
导电硅胶：适用于同时需要电磁屏蔽和环境密封的植入式医疗设备或户外医疗设备。
金属丝网：适合成本敏感且屏蔽要求不高的普通医疗设备，如基础型病人监护设备。
导电泡棉：主要用于空间受限的便携式医疗设备，但长期可靠性相对较差。
四、医疗设备电磁屏蔽螺旋管选型指南
选型核心维度—从理论到实践的五个关键参数，在医疗设备中选用电磁屏蔽螺旋管时，需要系统性地考虑五个相互关联的核心技术参数，这些参数直接决定了屏蔽效果、设备可靠性和使用寿命。
1.频率适配性：针对不同医疗设备的精准匹配
电磁屏蔽螺旋管的频率特性必须与目标医疗设备的工作频段相匹配，这是选型的基础。其屏蔽效能与材料电导率、螺旋结构的连续接触性以及与缝隙尺寸的匹配度密切相关。
| 选型维度 | 低频医疗设备 (0-1MHz) | 中频医疗设备 (1MHz-1GHz) | 高频医疗设备 (1GHz-6GHz) |
|---|---|---|---|
| 适用设备 | EEG脑电图仪、ECG心电图仪、EMG肌电图仪等生物电信号采集设备 | 超声诊断仪、多参数监护仪、输液泵等含数字电路设备 | 微波治疗仪、无线医疗遥测设备、医疗RFID系统 |
| 屏蔽重点 | 主要抵抗电源工频（50/60Hz）及其谐波的磁场干扰，需要高导磁率材料来引导和分流磁力线。 | 关注30MHz – 1GHz频段的电场和平面波辐射干扰，这是数字电路时钟和谐振的主要干扰频段。屏蔽机制以反射损耗为主。 | 抑制1GHz以上的高频射频干扰。 在高频下，趋肤效应显著，电流仅集中在导体表面很薄的一层。 |
| 材质选择 | 优先选用高导磁率铍铜合金螺旋管，利用其磁特性提供低频磁场屏蔽 | 选用高电导率的镀锡铜合金螺旋管 | 选用高电导率的镀银铍铜合金螺旋管，银镀层提供 了极佳的表面电导率，有效应对趋肤效应。 |
| 结构设计 | 采用相对大直径的螺旋结构，以容纳更多磁性材料，增强磁屏蔽效果。 | 采用中等直径和绕距的结构，在保证弹性和寿命的同时，提供足够的导电连续性。 | 强调结构的精密性和表面接触的完整性。直径无需过细，但需要更致密的缠绕和更高的平面度以确保缝隙尺寸远小于高频波的波长。 |
| 技术指标 | 在50Hz频率点，磁场屏蔽效能不低于20-40dB。 | 在100MHz – 1GHz频段，屏蔽效能应≥60dB – 100dB。 | 确保镀银层致密、均匀且厚度足够（通常≥3μm），以提供持久的高频屏蔽性能。 |
2.医疗级材料要求：安全性与可靠性并重
医疗设备的特殊使用环境对电磁屏蔽螺旋管的材料选择提出了严格要求。以下是关键材料参数的详细规范：
（1）生物兼容性选择标准：
| 等级分类 | 表面处理 | 符合标准 | 特性说明 | 适用场景 |
|---|---|---|---|---|
| 一级（常规医疗） | 镀锡处理 | RoHS要求 | 无毒无害，成本适中，具有良好的焊接性能 | 普通医疗设备外壳、非接触性设备 |
| 二级（高可靠性） | 镀银处理 | ISO 13485 | 增强导电性和耐腐蚀性，接触电阻更低 | 生命支持设备、高精度监测仪器 |
| 三级（植入级） | 镀金处理 | ISO 10993 | 生物兼容性最佳，极强的耐腐蚀性能 | 植入式设备、手术器械、高风险环境 |
（2）洁净度控制标准：
| 控制项目 | 技术指标 | 测试方法 | 质量要求 |
|---|---|---|---|
| 磨损测试 | 10,000次插拔循环后颗粒脱落量<0.1mg | ISO 15848 | 微粒释放量控制在安全范围内 |
| 表面粗糙度 | Ra≤0.8μm | ISO 4287 | 避免损伤设备接触表面 |
| 清洁耐受性 | 耐受乙醇、异丙醇等医疗消毒剂反复擦拭 | ASTM D4752 | 经1000次擦拭后表面无明显变化 |
（3）材料性能补充说明：
基材选择规范
- 优先选用高纯度铍铜合金（C17200）
- 镍含量控制在0.5%以下
- 不得使用含镉、含铅材料
特殊环境适应性
- 耐伽马射线辐射（适用于消毒环境）
- 抗水解性能优异
- 耐湿热性能稳定（40℃±2℃，93%±3% RH）
所有材料均需提供完整的材质证明文件，确保从原料到成品的全程可追溯性，满足医疗行业严格的品质管理要求。
3.机械性能设计：确保长期可靠运行
医疗设备的频繁启闭对电磁屏蔽螺旋管的机械性能提出了严苛要求。以下是确保其长期稳定运行的关键机械参数与测试标准：
| 性能类别 | 技术参数 | 标准要求 | 适用场景 | 测试标准 |
|---|---|---|---|---|
| 压缩特性 | 最佳压缩率 | 25%-30%（基于自由高度） | 所有医疗设备 | ASTM F366 |
| 初始接触压力 | 50-150N/100mm | 根据设备外壳刚度定制 | IEC 60601-1 | |
| 压力保持率 | ≥85%（10,000次压缩后） | 保证长期屏蔽稳定性 | ISO 3384 | |
| 疲劳寿命 | 基础寿命等级 | >10,000次压缩循环 | 常规医疗设备（如监护仪） | MIL-DTL-83528 |
| 增强寿命等级 | >20,000次压缩循环 | 频繁启闭设备（如诊断设备） | ASTM D3574 | |
| 极端寿命等级 | >50,000次压缩循环 | 高使用频率设备（如急救设备） | ISO 815-1 |
关键技术说明：
压缩率优化
- 25%-30%的压缩范围基于铍铜合金的弹性极限设计，可平衡接触可靠性与材料疲劳
- 低于20%可能导致接触不良，影响屏蔽效能
- 超过35%会引发塑性变形，显著缩短使用寿命
接触压力分级
- 轻柔级：50-80N/100mm（适用于塑料外壳及薄壁设备）
- 标准级：80-120N/100mm（金属外壳常规医疗设备）
- 加强级：120-150N/100mm（重载及移动式医疗设备）
通过科学的机械设计和严格的质量控制，瀚达电磁屏蔽螺旋管确保在设备的整个生命周期内保持稳定的屏蔽性能和可靠的电气连接，满足医疗设备对可靠性的极致要求。
4.环境适应性：应对复杂医疗环境
医疗设备的多样化使用环境要求电磁屏蔽螺旋管必须具备卓越的环境适应性。以下表格详细列出了其在温度和耐腐蚀性方面的关键指标。
（1）温度适应性设计：
| 型号类别 | 工作温度范围 | 关键测试与验证 | 适用场景 |
|---|---|---|---|
| 标准型号 | -40℃ 至 +85℃ | 通过 -40℃ ~ +85℃, 1000次温度循环测试 | 适用于绝大多数室内医疗设备，如监护仪、超声设备等。 |
| 宽温型号 | -55℃ 至 +125℃ | 在极端温度下保持弹性和屏蔽效能 | 用于车载、户外或运输中有严苛温度要求的设备。 |
（2）耐腐蚀性能等级：
| 防护等级 | 耐受化学品示例 | 主要特点 | 适用区域 |
|---|---|---|---|
| 基础防护 | 乙醇、异丙醇 | 满足日常清洁消毒需求，经济高效。 | 普通病房、诊室 |
| 增强防护 | 过氧化氢、次氯酸钠 | 可抵抗强氧化性消毒剂的腐蚀。 | 手术室、ICU、内镜中心 |
| 特殊防护 | 戊二醛等醛类消毒剂 | 采用特殊镀层，提供最高级别的化学防护。 | 高危传染病区、消毒供应中心 |
5.安装与维护：临床实用性的关键
便捷的安装与可靠的维护设计对于确保医疗设备持续稳定运行至关重要。下表对比了三种主流的安装方案与维护设计要点。
（1）安装方案对比：
| 安装方式 | 适用场景 | 关键技术参数 | 核心特点 |
|---|---|---|---|
| 背胶安装式 | 平面接缝，轻度使用环境 | 粘接强度 ≥15N/25mm | 安装便捷，成本较低，适用于改造或空间受限场景。 |
| 卡槽固定式 | 频繁开合，高可靠性要求 | 固定间距 ≤100mm | 安装牢固，便于更换，是医疗设备最主流的安装方式。 |
| 焊接固定式 | 永久性安装，极端环境 | 工艺要求：激光点焊 | 可靠性最高，但需要专业工具和设备，不可现场更换。 |
（2）维护性设计要点：
| 维护特性 | 实现方式 | 为客户带来的价值 |
|---|---|---|
| 磨损指示 | 颜色渐变设计 | 直观显示使用状态，便于规划预防性维护，避免突发故障。 |
| 模块化设计 | 支持分段维修更换 | 降低维护成本，无需更换整个屏蔽条，快速恢复设备。 |
| 标准化工具 | 使用通用工具完成维护 | 简化维护流程，减少专用工具依赖，提升维护效率。 |
选型流程建议
为确保选型准确无误，我们建议遵循以下系统化的流程：
| 步骤 | 核心任务 | 说明 |
|---|---|---|
| 1. 需求分析 | 明确设备类型、使用环境、可靠性要求 | 确定设备面临的电磁挑战、物理挑战和化学挑战。 |
| 2. 参数确定 | 基于第4.1-4.5节确定具体技术参数 | 将需求转化为具体的频率、材料、机械性能和环境适应性指标。 |
| 3. 样品测试 | 进行实际工况验证测试 | 在真实或模拟环境中验证螺旋管的性能，这是最关键的一步。 |
| 4. 批量应用 | 小批量试用后全面推广 | 确保批量产品性能与样品一致，实现平稳导入。 |
通过以上系统化的选型流程与清晰的参数对比，可以确保电磁屏蔽螺旋管在医疗设备中发挥最佳的防护效果，同时满足医疗行业特殊的可靠性和安全性要求。
结语
在医疗诊断精度直接关乎生命健康的今天，正确的电磁屏蔽选择已从技术考量上升为医疗安全的责任。电磁屏蔽螺旋管以其卓越的屏蔽效能、长久的服务寿命和优异的环境适应性，成为高精度医疗设备不可或缺的”守护者”。
欢迎咨询湖南瀚达电子科技有限公司，获取您的专属医疗设备电磁屏蔽解决方案！ 让我们用专业经验和技术积累，为您的医疗设备提供最可靠的电磁防护保障，共同守护生命健康。
