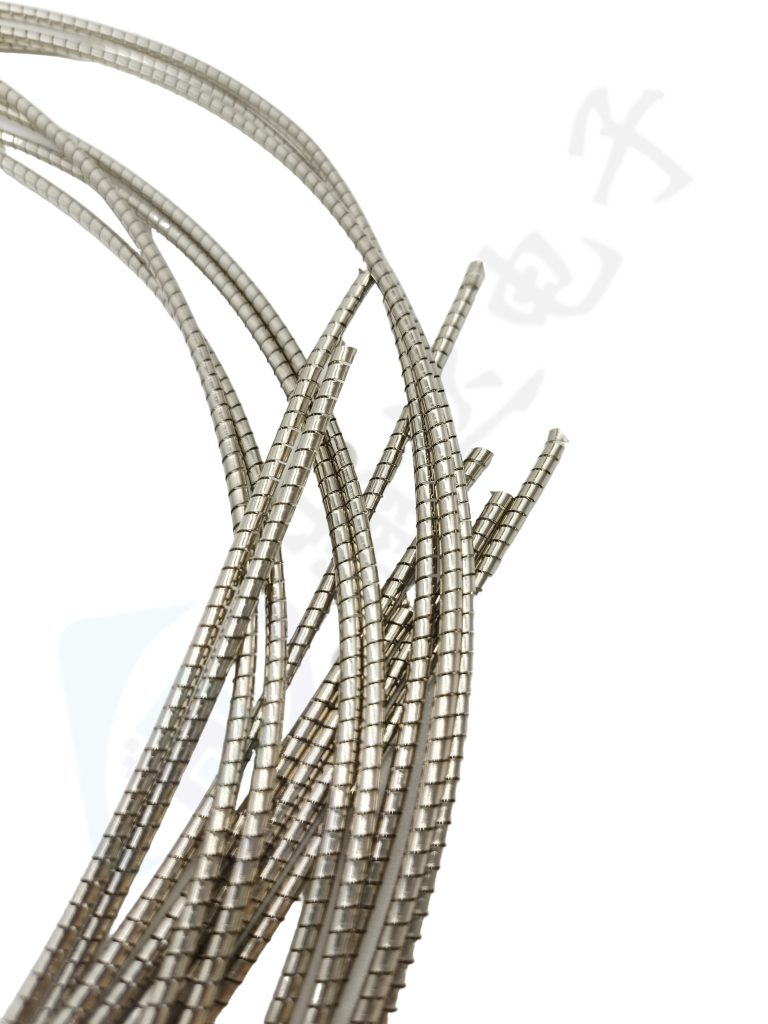

铍铜镀锡电磁屏蔽螺旋管是高端电子设备的屏蔽优选
Table of Contents
引言
随着5G通信、物联网和人工智能技术的飞速发展，电子设备正面临着前所未有的电磁兼容挑战。据统计，超过35%的电子设备故障源于电磁干扰问题，而航空航天、军事装备等高端应用领域对此类问题的容忍度几乎为零。
在这个背景下，屏蔽材料的选择从”可选配件”变成了”关键组件”，直接决定着电子设备在复杂环境中的可靠性和稳定性。铍铜镀锡电磁屏蔽螺旋管作为一种高性能屏蔽解决方案，正是在这样的需求背景下脱颖而出，成为苛刻环境下保障设备电磁兼容性的首选材料。
本文将基于材料科学和电磁学原理，深入解析铍铜镀锡螺旋管独特的性能优势，并通过详实的对比数据，阐述其在不同应用场景中的卓越表现，为工程技术人员提供科学选型依据。
一、铍铜镀锡螺旋管的卓越特性
1.材料科学基础
铍铜作为一种高端铜基合金，内含1.6%-2.0%的铍元素，实现了金属材料中罕见的性能组合——同时具备优异的力学性能和出色的导电导热特性。这种独特的性能组合使铍铜成为电磁屏蔽领域的理想选择。
铍铜合金的性能优势源于其特殊的热处理特性。通过固溶处理和时效硬化工艺，铍原子在铜基体中形成弥散分布的细小析出相，这些析出相能有效阻止晶界滑移和位错运动，从而赋予材料卓越的力学性能。
经过标准热处理后，铍铜合金的抗拉强度可达965-1205MPa，远高于其他铜合金（磷青铜为552MPa，黄铜为434MPa），同时保持相对较好的延展性（伸长率通常为5-15%）。
2.电学性能优势
标准铍铜的导电率约为纯铜的22-28%，而高导电铍铜变种可达纯铜的45-60%。虽然导电率低于纯铜，但铍铜通过高强度允许设计更薄的屏蔽结构，且综合力学性能远超纯铜。
3.镀锡层的多重功能
镀锡处理为铍铜螺旋管带来了多重提升：
- 增强导电性与屏蔽效能 锡层提供了额外的导电通路，表面电导率的提高进一步增强了高频电磁波的反射损耗，使整体屏蔽效能（SE）提升约3-5dB。
- 卓越的耐腐蚀性能 锡层在潮湿和盐雾环境中形成保护性氧化层，其腐蚀速率比未镀锡铍铜降低80%以上。经镀锡处理后，材料可通过超过500小时的中性盐雾试验，满足军工标准要求。
- 改善焊接性能 锡层显著提高了材料的可焊性，焊接浸润性提高约40%，便于屏蔽组件的接地和安装。
- 降低接触电阻 镀锡表面与接触面的电阻比氧化铜表面低一个数量级，确保稳定的电接触和接地效果。
4.独特的机械性能
铍铜镀锡螺旋管展现出一系列卓越的机械特性：
- 超弹性表现 能在较大变形后完全恢复原状，压缩至原高度50%后仍能保持95%以上的回复率，远超一般弹性材料。
- 抗应力松弛 在长时间持续压力下保持弹力，在100℃环境下持续压缩1000小时后，仍能保持初始压力的85%以上。
- 疲劳寿命长 耐受多次压缩循环，通常可承受超过10,000次的压缩-释放循环而性能不显著衰减。
5.热性能特性
铍铜镀锡螺旋管还具备优异的热性能：
热导率：高导电系列（C17510，C17500）是105-120 W/(m·K)，高强度系列（C17200，C17300）是60-85 W/(m·K)；
线性热膨胀系数（20-300℃）：16.2-17.8×10⁻⁶/℃；
长期工作温度：-200℃至+200℃（短期可达250℃）；
这些特性使其能够适应各种温度环境，保持稳定的屏蔽性能，同时有助于设备的热管理。
6.环境适应性
铍铜合金作为一种高性能材料，其力学与电学性能表现卓越。需要特别说明的是，铍元素在加工过程中（如研磨、切削、焊接）产生的粉尘和烟雾具有健康风险，必须遵循严格的工业安全规范进行操作。成品状态的铍铜镀锡螺旋管在正确安装和使用下是安全可靠的。此外，该材料体系符合当前RoHS法规要求，并满足高端应用对可靠性及耐久性的严苛需求。
铍铜镀锡螺旋管通过材料本身和表面处理的协同效应，实现了力学性能、电学性能和化学稳定性（在常规环境下的耐腐蚀性）的出色平衡，为高端电磁屏蔽应用提供了经过验证的高性能解决方案。
二、相比其他材料的显著优势
在电磁屏蔽材料的选择中，铍铜镀锡螺旋管与几种常见屏蔽材料相比，展现出多方面的性能优势，能够满足不同应用场景的苛刻需求。

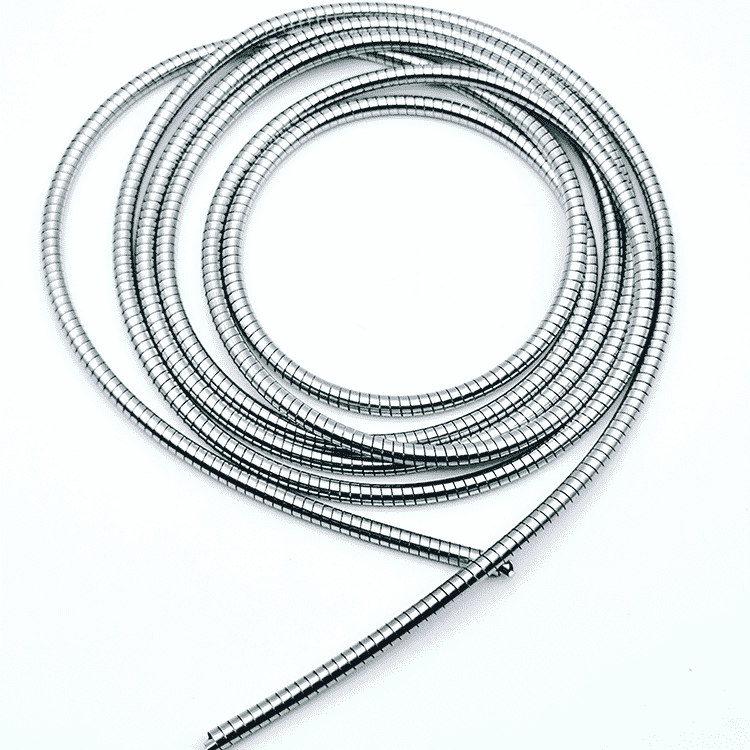

1.与不锈钢螺旋管对比
不锈钢螺旋管以其成本效益和良好的机械强度在屏蔽市场中占有一席之地，但其局限性同样明显：
导电性能差异：不锈钢的电导率约为1.4×10⁶ S/m，远低于铍铜镀锡材料的3.5×10⁷ S/m。这一数量级的差异直接导致屏蔽效能差距：不锈钢螺旋管在1GHz频率下通常提供95-110dB的屏蔽效果，而铍铜镀锡螺旋管可达120-165dB。
弹性恢复性能：不锈钢的弹性模量约为200GPa，表现出较高的刚性但弹性恢复能力有限，在多次压缩后容易出现永久变形。相比之下，铍铜镀锡材料既能提供足够的接触力，又具有优异的弹性恢复特性，压缩至原高度50%后仍能保持95%以上的回复率。
应用场景区分：不锈钢螺旋管适用于对屏蔽效能要求不高、预算有限且环境腐蚀性不强的场合；而铍铜镀锡螺旋管更适合高频、高屏蔽效能要求的军事、航空和高端通信设备。
2.与普通铍铜螺旋管对比
未镀锡的铍铜螺旋管已经具有很好的基础性能，但镀锡处理带来了显著提升：
耐腐蚀性提升：镀锡层在潮湿和盐雾环境中形成保护屏障，使材料的耐腐蚀性能提升80%以上，能够通过超过500小时的中性盐雾试验。
接触电阻降低：锡层提供了更稳定的接触表面，将接触电阻降低一个数量级，确保更稳定的电接触和接地效果。
焊接性能改善：镀锡表面显著提高了材料的可焊性，焊接浸润性提高约40%，便于屏蔽组件的接地和安装。

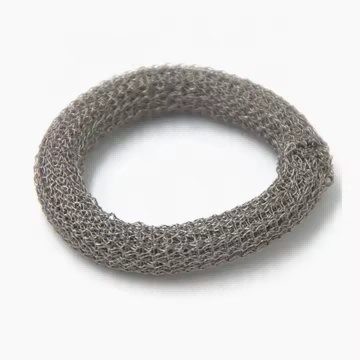

3.与金属丝网套屏蔽材料对比
金属丝网套是另一种常见的屏蔽解决方案，但在性能平衡性方面存在不足：
全方位屏蔽效能：金属丝网套的屏蔽效能高度依赖于编织密度和材质，在不同频率下表现不稳定。铍铜镀锡螺旋管提供更一致的全频段屏蔽性能，特别是在高频段优势明显。
环境密封能力：金属丝网套无法提供有效的气密或水密密封，而铍铜螺旋管与适当填充材料结合使用时可实现IP67级别的环境密封。
使用寿命：金属丝网套在频繁插拔或振动环境下容易发生疲劳断裂，铍铜镀锡螺旋管凭借其优异的抗疲劳特性，可承受超过10,000次的压缩循环。
三、铍铜镀锡螺旋管的适用场合
铍铜镀锡螺旋管因其独特的性能组合，在下列应用场合中表现尤为出色：
1.军事和航天项目
军事和航天应用对电子设备的可靠性和环境适应性要求极高，需要设备在恶劣条件下（如剧烈振动、极端温度、高湿、盐雾环境）依然稳定工作。铍铜镀锡螺旋管是这些应用的理想屏蔽材料。
其高效的屏蔽效果（86dB至165dB）能确保关键电子系统不受电磁干扰影响，而镀锡层提供的抗电化学腐蚀能力保证了在潮湿和盐雾环境下的长期可靠性。
2.高端民用电子设备
随着电子设备集成度提高和频率提升，电磁兼容问题日益突出。在对屏蔽效能要求高的民用设备中，铍铜镀锡螺旋管因其价格相对合理且性能卓越，同样适用。
例如在高端通信设备、医疗仪器、精密测试测量设备中，它能提供可靠的EMI屏蔽，确保设备正常运行和数据准确性。
3.同时需要EMI屏蔽和环境密封的场合
D型多重屏蔽密封衬垫由镀锡的铍铜螺旋管衬垫和空心的硅橡胶条结合构成，能同时提供高效的EMI屏蔽和环境密封（气密、水密）作用。
这对于户外电子设备、车载系统、航空电子设备等至关重要。这些应用通常空间有限，且需要抵抗水分、灰尘和其他污染物的侵入。
4.高振动与高插拔频率环境
铍铜螺旋管出色的弹性和抗永久压缩形变的性能，使其非常适用于存在持续振动或需要频繁开合的设备。
例如，测试设备、经常维护的机箱、军用连接器等。在这些场合，普通屏蔽材料容易因疲劳而失效，而铍铜衬垫能保持长期的性能稳定性。
四、各应用场景镀锡层厚度建议
| 应用场景 | 推荐镀锡层厚度 | 目的与说明 |
|---|---|---|
| 常规商业/工业环境 | 3μm – 6μm | 这是最常见、最经济的标准厚度范围。 足以提供良好的可焊性、防止铍铜基材氧化，并能有效应对普通环境下的轻微潮湿和大气腐蚀。 |
| 恶劣工业环境 | 6μm – 8μm | 适用于存在一定化学污染、潮湿或盐雾（但非持续暴露）的环境，例如汽车电子、户外通信基站等。 |
| 严苛腐蚀环境（海洋、化工） | ≥ 8μm | 用于需要长期抵抗高湿度、高盐雾、化学气体（如S₂、Cl₂）腐蚀的场合，确保在整个产品生命周期内镀层完整，屏蔽效能不下降。 |
| 特殊极端环境 | 最高可达15μm或更厚 | 用于潜艇、舰载设备、化工传感器等直接、长期暴露在极端腐蚀介质中的关键设备。需要注意的是，镀层过厚可能会影响材料的柔韧性和弹性。 |
五、选择与安装建议
| 类别 | 项目 | 具体要求与标准 | 备注/说明 |
|---|---|---|---|
| 科学选型指南 | 电磁屏蔽性能 | ||
| 频率匹配 | 低频(<1GHz)：选择线径较粗的规格 高频(>1GHz)：选择线径较细、密度更高的规格 | 根据不同频率的趋肤效应原理选择 | |
| 屏蔽效能等级 | 民用消费电子：30-60dB 工业控制设备：60-90dB 军事航空应用：>100dB | 根据实际应用场景的EMC标准要求选择 | |
| 环境适应性 | |||
| 腐蚀环境 | 选择镀锡层厚度 ≥ 8μm 的产品 | 用于海洋、化工等高腐蚀环境 | |
| 温度范围 | 常规型号：-55℃ 至 +125℃ 宽温型号：-200℃ 至 +300℃ (特殊需求) | 确保材料在设备工作温度下性能稳定 | |
| 密封要求 | 需要环境密封时，应选择带硅橡胶芯的复合型屏蔽条 | 提供气密、水密密封 | |
| 机械性能 | |||
| 压缩率 | 一般建议工作压缩率为原始高度的 25%-30% | 过小可能导致接触不良，过大可能导致过早失效 | |
| 接触压力 | 通常为 50-300N/100mm | 根据机箱材质和结构强度选择 | |
| 使用寿命 | 标准产品可达 10,000次 插拔循环 | 根据设备开合频率选择合适寿命的产品 | |
| 专业安装规范 | 安装前准备 | ||
| 表面平整度 | 安装表面平整度 ≤ 0.1mm/100mm | 确保均匀接触，避免缝隙 | |
| 表面清洁度 | 无油污、无氧化层、无灰尘 建议使用异丙醇或专用清洁剂处理 | 保证良好的电接触和粘接效果 | |
| 沟槽设计标准 | |||
| 沟槽深度计算公式 | 沟槽深度 = 螺旋管自由高度 × (1 – 推荐压缩率) + 0.1mm | 此公式用于计算容纳螺旋管并达到预定压缩量的理想深度 | |
| 沟槽宽度 | 螺旋管直径 + (0.2mm 至 0.3mm) | 提供适当的间隙，便于安装且防止过度挤压 | |
| 转角曲率半径 | 最小曲率半径 ≥ 1.5倍 螺旋管直径 | 防止安装时在拐角处发生扭曲或变形 | |
| 质量检验标准 | 安装后检验 | ||
| 外观检查 | 表面平整无扭曲 接缝处紧密连接（建议重叠10-15mm） 无可见损伤或变形 | 目视和手工检查 | |
| 性能测试 | 接触电阻：< 20mΩ 屏蔽效能：使用矢量网络分析仪验证 压缩力：符合设计要求 | 关键性能指标验收 | |
| 维护建议 | 定期维护 | ||
| 检查周期 | 每 6个月 检查一次表面状态和接地连续性 | 预防性维护，确保长期可靠性 | |
| 清洁方法 | 使用 无水乙醇 清洁表面，避免使用腐蚀性溶剂 | 保持表面清洁且不损伤镀层 | |
| 更换标准 | 当压缩永久变形 > 15% 或屏蔽效能下降 > 3dB 时 | 性能参数显著下降时应及时更换，以确保屏蔽完整性 |
结语
铍铜镀锡电磁屏蔽螺旋管凭借其卓越的屏蔽效能、优异的机械性能、良好的抗腐蚀性和可靠的环境适应性，在军事航天、高端民用电子、恶劣环境设备等要求严苛的应用场合中，展现出无可比拟的优势。
湖南瀚达电子科技有限公司为您提供多种规格的铍铜镀锡电磁屏蔽螺旋管解决方案，助您的电子设备在复杂的电磁环境中稳定运行，畅行无阻。
