性能强并应用广泛的铍铜指形簧片
Table of Contents
引言
在电磁干扰问题日益突出的今天，高性能电磁屏蔽材料已成为电子设备可靠运行的关键保障。铍铜指形簧片凭借其卓越的屏蔽效能与出色的机械性能，已成为众多行业优选的电磁兼容解决方案，为电子设备在复杂电磁环境中的稳定工作提供重要支持。
在现代电子设备中，电磁干扰（EMI）与射频干扰（RFI）的有效控制至关重要。铍铜指形簧片作为一种高效的电磁屏蔽材料，因其优异的综合性能被广泛应用于各类需高屏蔽要求的场合。该弹性元件主要用于连接界面之间的缝隙密封，在保持结构适应性的同时，提供持久可靠的高等级屏蔽效果。
一、优异性能与材料特点

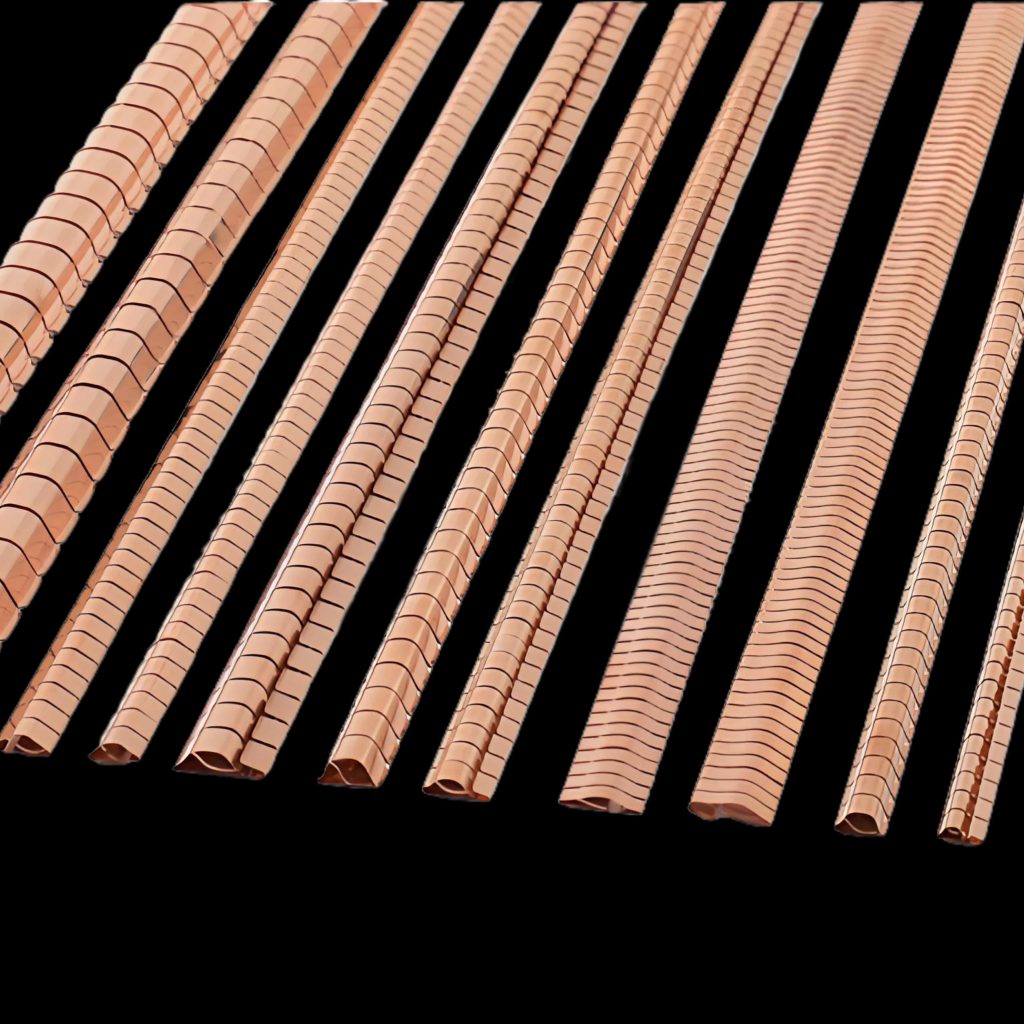

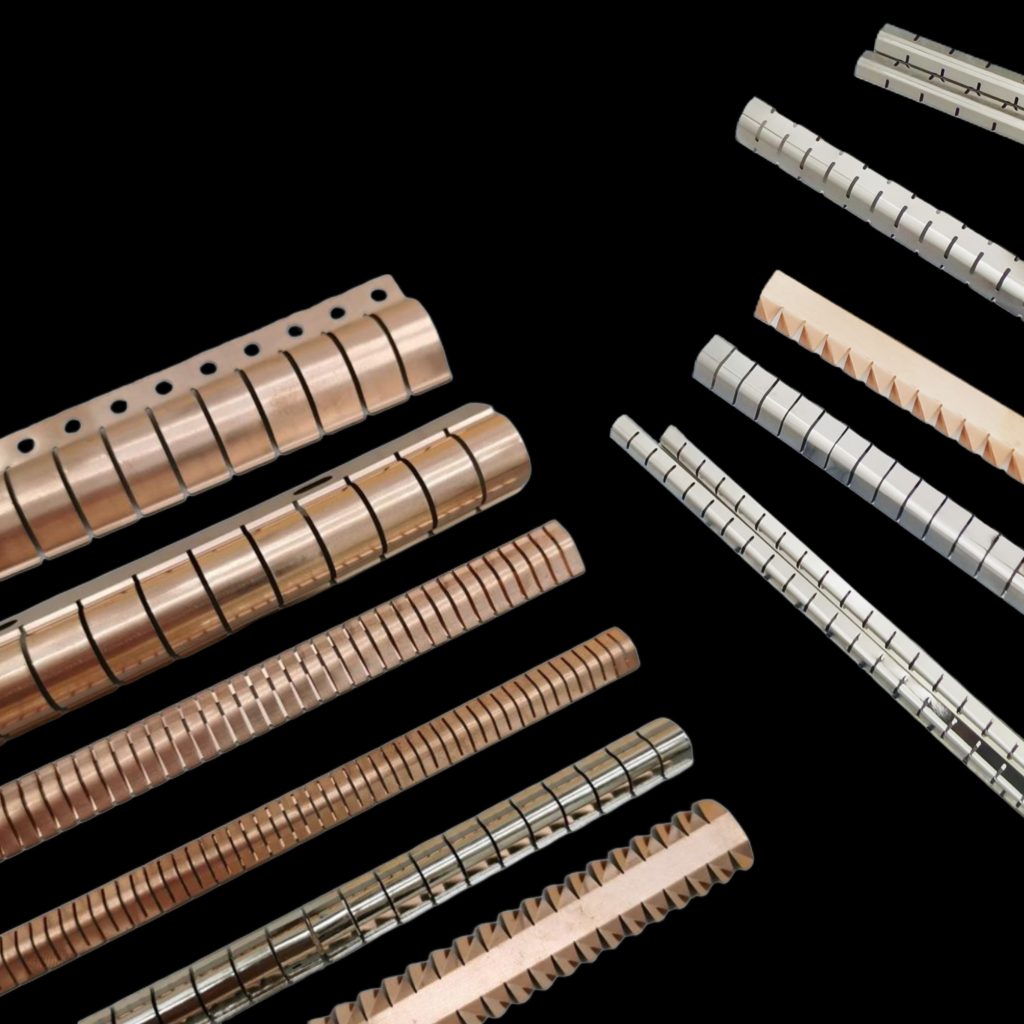

铍铜指形簧片多采用铍铜合金（常见牌号C17200）制成，该材料具备优良的机械性能和导电特性。其高弹性、抗松弛和耐磨损性能突出，可承受反复压缩与滑动接触。
材料表面通常可进行多种电镀处理（如镀金、镀银、镀镍等），以适应不同的腐蚀环境和接触兼容性要求。
此外，铍铜材料还具有不燃、耐辐射等特性，符合严苛环境下的安全与可靠性标准，因此被计算机、通信、医疗及军工等领域的工程师视为理想的电磁屏蔽材料。
二、广泛的应用领域
铍铜指形簧片适用于存在EMI/RFI或静电放电（ESD）干扰的各类电子设备，典型应用包括：
- 通信行业：5G基站设备、微波传输系统、服务器、数据中心交换机/路由器等，通过高效屏蔽保障信号完整性与设备稳定性；
- 医疗设备：磁共振成像系统（MRI）、监护仪、机器人辅助手术系统等，确保高精度诊断与治疗设备在复杂电磁环境中的正常运行；
- 军用电子：军用指挥通信车、雷达系统、机载、舰载及车载电子设备/机箱等，满足高可靠性、高环境适应性的军事应用需求。
三、多种安装方式灵活适配
铍铜指形簧片支持多种安装方式，可根据具体结构设计和工艺要求选择适配形式：
- 卡扣固定式是铍铜指形簧片是最经典、最常用的安装方式，无需任何粘合剂或焊接。簧片自带精美的“T”形、“D”形或箭头状反齿卡夹。安装时，只需将簧片对准机板或屏蔽罩上的预制安装孔（通常为长方形槽孔），用力按压直至卡夹完全穿过孔位并扣紧即可。
- 背胶粘贴式这种安装方式提供了极大的安装灵活性，尤其适用于无法开孔的场合。铍铜弹片可以自带不干胶，这种专用于金属机箱的胶带具有很强的粘接力，温度适用范围为-55℃～+121℃。安装时，只需撕掉离型纸，将簧片对准位置按压粘贴即可。
- 对于需要更高稳定性的应用，可以采用焊接方式，这种方式能提供最永久、最牢固的机械和电气连接。利用传统熔焊（如点焊）或钎焊（锡焊）方式，将簧片直接焊接在金属机箱或屏蔽罩的指定位置上。
- 安装槽固定方式，会允许簧片在特定槽内进行一定程度的移动和调整。将簧片设计成适合嵌入特定宽度（如2.29mm）的金属型材槽或钣金槽内，簧片依靠自身的弹性张力固定在槽中，并可在槽内自由双向滑动。
四、卓越的屏蔽效能
电磁屏蔽主要通过反射、吸收和多次反射三种机制来衰减电磁波。铍铜指形簧片作为一个导电的弹性体，其主要通过反射和提供连续的导电通路来发挥作用，将干扰能量接地泄放。
1.材料特性：卓越的先天基因
- 铍铜合金本身具有优异的导电性（约为纯铜的20-30%）。高导电性是实现高效电磁波反射的基础，能有效排斥交变电磁场。同时，它具有一定的导磁率，有助于吸收低频磁场干扰。这种结合使其具备宽频带的屏蔽能力。
- 优异的弹性与抗疲劳性是铍铜相较于其他屏蔽材料（如不锈钢、磷青铜）的决定性优势。铍铜簧片在经历成千上万次压缩循环后，仍能保持极高的回弹力和初始形状。
2.结构设计：优化的物理保障
- 多个独立的“手指”状结构使其能轻松适应不平整的接触表面，补偿机箱加工和装配中的公差。即使在低闭合压力下，每个“手指”也能独立变形，确保与对接面形成最大程度的接触面积。
- 簧片在两个连接部件之间建立了一个低电阻的电气桥梁。这个低阻抗通路为电磁干扰提供了一条更容易流向大地的路径，而不是辐射出去或侵入设备，从而显著提升了屏蔽效果。
五、与其他屏蔽材料比较的优势
铍铜指形簧片与其他常见屏蔽材料（如导电橡胶、金属网衬垫、导电布衬垫、螺旋管衬垫等）相比，其优势并非单一的，而是一系列综合性能的胜出，尤其在高频、高可靠性、长寿命的应用中不可替代。
| 特性 | 铍铜指形簧片 | 导电橡胶 | 金属网衬垫（带橡胶芯） | 导电布衬垫 | 螺旋管衬垫 |
|---|---|---|---|---|---|
| 屏蔽效能 | 极优 (★★★★★) 高频性能尤其出色，宽频带屏蔽，可达100dB以上。 | 优良 (★★★★☆) 性能均衡，但高频衰减较快。 | 良好 (★★★☆☆) 中低频尚可，高频效能下降明显。 | 良好至优良 (★★★☆☆) 依赖填充物，性能不一。 | 优良 (★★★★☆) 但受限于单点接触，均匀性稍差。 |
| 弹性/抗疲劳性 | 极优 (★★★★★) 回弹性最佳，耐压缩松弛，寿命极长（数万次以上）。 | 良好 (★★★☆☆) 易发生永久形变，导致压力衰减。 | 一般 (★★☆☆☆) 金属网易被压垮，失去弹性。 | 一般 (★★☆☆☆) 泡沫芯易老化，导致弹性失效。 | 优良 (★★★★☆) 弹性好，但抗剪切力弱。 |
| 接触电阻 | 极低 (★★★★★) 金属与金属接触，导电性最佳，接地效果好。 | 中等到低 (★★★☆☆) 电阻取决于导电填料。 | 低 (★★★★☆) 金属网提供较好导电性。 | 中等到低 (★★★☆☆) 电阻相对较高。 | 低 (★★★★☆) 金属管本身电阻低。 |
| 环境密封性 | 不提供 | 极优 (★★★★★) 可同时提供EMI屏蔽和环境保护（防尘、防水、耐候）。 | 良好 (★★★★☆) 具有一定的密封能力。 | 一般 (★★☆☆☆) 基本无密封能力。 | 不提供 |
| 安装方式 | 极灵活 (★★★★★) 卡扣、背胶、焊接、嵌槽等多种方式。 | 较单一 (★★☆☆☆) 主要靠胶粘或压入沟槽。 | 较单一 (★★☆☆☆) 主要靠胶粘或压入沟槽。 | 较单一 (★★☆☆☆) 主要靠双面胶粘贴。 | 较单一 (★★☆☆☆) 需嵌入专用沟槽。 |
| 抗剪切力 | 极优 (★★★★★) 专为滑动接触设计，非常适用于经常开关的门、盖板。 | 差 (★☆☆☆☆) 严禁剪切运动，会撕裂或磨损材料。 | 差 (★☆☆☆☆) 剪切运动会导致金属网扭曲损坏。 | 差 (★☆☆☆☆) 剪切运动易损坏导电布表面。 | 差 (★☆☆☆☆) 剪切运动会使螺旋管脱离沟槽。 |
| 重量与厚度 | 轻薄 (★★★★★) 可实现极低高度的屏蔽设计，适合紧凑空间。 | 较重较厚 (★★☆☆☆) 为保障密封性，通常体积较大。 | 较重较厚 (★★☆☆☆) 结构导致其无法做得很薄。 | 轻薄 (★★★★☆) 可做得很薄，但性能有妥协。 | 较轻薄 (★★★★☆) 但需要安装空间。 |
| 成本 | 较高 | 中等 | 较低 | 低 | 中等 |
结语
铍铜指形簧片不仅能够满足普通商用电子设备的电磁屏蔽需求，更因其优异的高频性能、机械耐久性和多种安装适应性，在军事、航空、医疗等高要求领域中也发挥着关键作用。随着5G通信、物联网、人工智能等新兴技术的推进，其对电磁兼容屏蔽的要求将不断提高，铍铜指形簧片的应用前景必将更加广阔。想要了解更多相关信息，可登入湖南瀚达电子科技有限公司官网查询，有专业技术人员为您解答。
