坡莫合金是一种高性能电磁屏蔽材料
Table of Contents
引言
在现代电子设备、通信系统和精密仪器中，电磁干扰（EMI）已成为影响设备性能的关键因素。作为电磁屏蔽领域的专业制造商，瀚达电子始终致力于为客户提供最优质的电磁屏蔽解决方案。坡莫合金（Permalloy）作为一种高磁导率、低矫顽力的软磁材料，在电磁屏蔽、变压器、传感器等领域具有不可替代的作用。本文将全面介绍坡莫合金的特性、应用场景及其在电磁屏蔽领域的独特优势。
一、坡莫合金概述
1. 材料定义
坡莫合金是一种镍铁（Ni-Fe）基软磁合金，通常镍含量在30%~80%之间，通过调整成分比例和热处理工艺，可获得不同的磁性能。其名称”Permalloy”源自”Permeability Alloy“（高磁导率合金），反映了其最突出的特性。
2. 主要类型
根据成分和性能差异，坡莫合金主要分为以下几类：
- 常规坡莫合金（如Ni80Fe20）：高磁导率、低矫顽力，适用于低频电磁屏蔽。
- 高磁导率坡莫合金（如Ni50Fe50）：优化高频性能，用于射频（RF）屏蔽。
- 超坡莫合金（如Ni79Mo4）：添加钼（Mo）、铜（Cu）等元素，进一步提升磁性能。
二、坡莫合金的核心特性
1. 极高的磁导率
- 常规坡莫合金的初始磁导率（μi）可达20,000~100,000，超坡莫合金μi可提升至 100,000~150,000，低频下要远高于硅钢片（μi≈1,500）和普通铁氧体
- 能高效引导和吸收磁场，有效降低电磁泄漏。
2. 低矫顽力（Hc）
- 经退火处理的Ni80Fe20坡莫合金，其矫顽力Hc通常＜0.5 Oe，在10kHz以下频段具有优异的低损耗特性
- 快速磁化与退磁，动态响应性能优异。
3. 优异的电磁屏蔽效能
- 退火的常规坡莫合金（厚度≥0.1mm），在50Hz~10kHz频段可实现80~100dB的屏蔽效能（SE）
- 通过多层叠片设计，可进一步提升高频屏蔽效果。
4. 良好的机械加工性
- 可冲压、蚀刻、绕制成复杂形状（如屏蔽罩、磁芯）。
- 兼容电镀、喷涂等表面处理工艺。
5. 温度稳定性
常规坡莫合金的居里温度为460~480℃，在-50℃~+150℃范围内初始磁导率μi波动小于±10%（最佳稳定性区间）。
三、坡莫合金箔/胶带

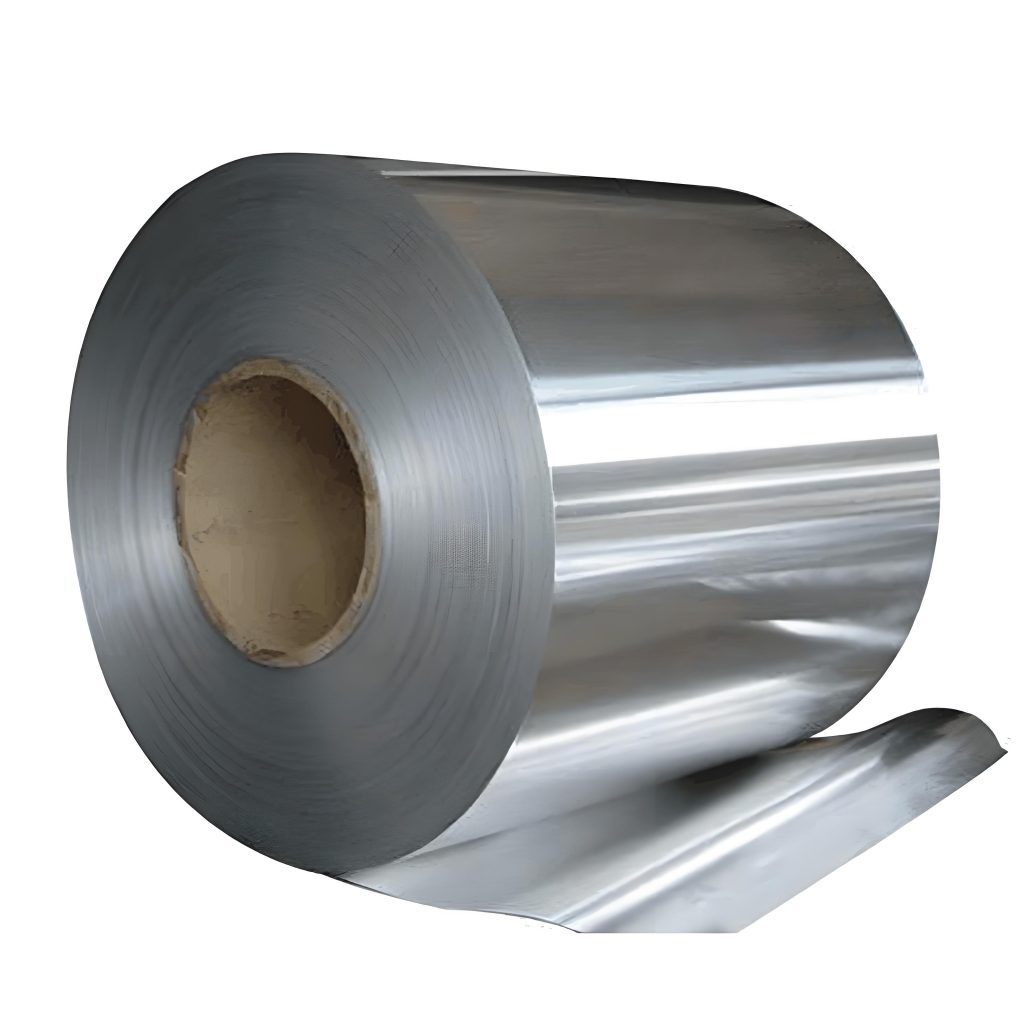

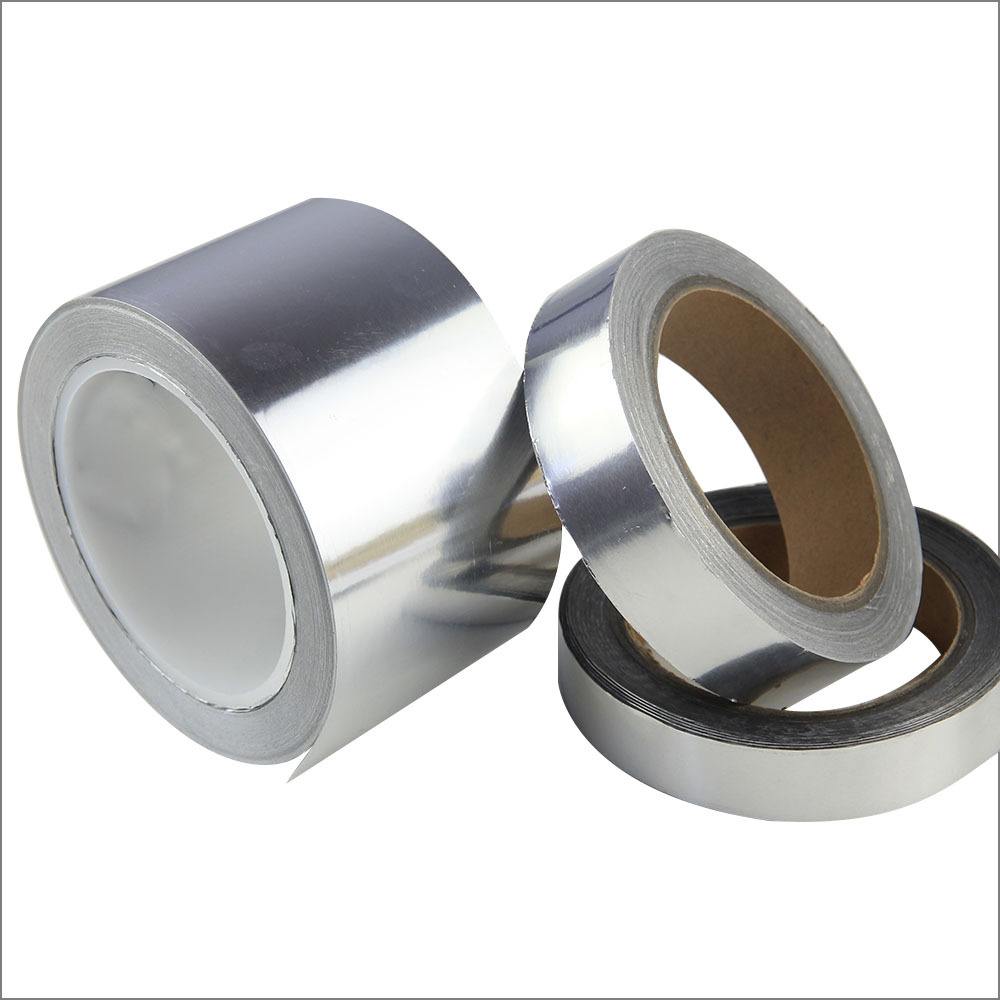

坡莫合金箔/胶带是以超薄坡莫合金（Ni-Fe合金）为基材，通过精密轧制或真空镀膜工艺制成的柔性屏蔽材料，通常以箔片（厚度0.01~0.1mm）或带背胶（丙烯酸/导电胶）的胶带形式提供。其结合了坡莫合金的超高磁导率与柔性材料的易加工特性，专为解决复杂结构中的低频磁场干扰而设计。
其独特优势：
1.高效低频磁场屏蔽
- 在50Hz~100kHz范围内，单层屏蔽效能（SE）可达**40~70dB**，多层叠加后＞90dB。
- 特别适用于电源变压器、逆变器、电机等低频磁场源。
2.轻量化与空间适应性
- 厚度仅为传统合金片的1/10，重量减轻50%以上，适合航空航天、便携式设备。
- 可贴合曲面、缝隙，解决不规则结构的屏蔽难题（如电缆束、传感器外壳）。
3.便捷施工
- 背胶款支持无工具安装，降低组装成本（胶带剥离强度≥5N/cm）。
- 可激光切割或模切，兼容自动化产线。
四、坡莫合金在电磁屏蔽中的应用
1. 电子设备屏蔽
- 精密仪器：用于MRI设备、高精度传感器，防止外部磁场干扰。
- 通信基站：屏蔽5G基站滤波器、天线模块，降低信号串扰。
2. 电力电子
- 变压器磁芯：高频开关电源中的坡莫合金磁芯可减少涡流损耗。
- 电感元件：提升功率密度和效率。
3. 军工与航空航天
- 雷达系统：屏蔽舱体内部的敏感电子元件。
- 卫星通信：抵御太空环境中的电磁脉冲（EMP）。
4. 消费电子
- 智能手机：用于NFC天线屏蔽层，提高信号稳定性。
- 笔记本电脑：抑制硬盘驱动器（HDD）的磁场干扰。
五、坡莫合金的局限性及解决方案
1. 高频性能不足
- 问题：在＞1MHz时磁导率下降。
- 解决方案：与铁氧体或导电涂层复合使用（如坡莫合金+铜箔叠层）。
2. 机械强度较低
- 问题：纯坡莫合金较脆，易断裂。
- 解决方案：采用坡莫合金/不锈钢复合板材，兼顾磁性与强度。
3. 成本较高
- 问题：镍含量高导致价格高于硅钢。
- 解决方案：优化设计（如局部屏蔽替代整体屏蔽）。
六、未来发展趋势
1.纳米晶坡莫合金：通过快速凝固技术制备，磁导率提升30%以上。
2.3D打印集成：直接成型复杂屏蔽腔体，减少装配接口泄漏。
3.绿色制造：开发无氰电镀工艺，降低环境负荷。
结语
坡莫合金以其超高磁导率和低损耗特性，成为解决低频磁场干扰的终极材料。瀚达电子通过材料创新和工艺升级，持续为客户提供更薄、更强、更高效的坡莫合金屏蔽解决方案。如需获取样品或技术咨询，欢迎联系我们的工程师团队。
