屏蔽簧片：现代生活中的隐形卫士
Table of Contents
引言
在电子设备高度普及的今天，电磁干扰（EMI）和射频干扰（RFI）已成为影响设备性能的重要因素。作为电磁屏蔽领域的核心元件，屏蔽簧片凭借其独特的结构和材料特性，广泛应用于消费电子、汽车、医疗等行业。本文将深入探讨屏蔽簧片的技术特点、核心优势及其在日常生活中的多样化应用场景。
一、屏蔽簧片的技术特点

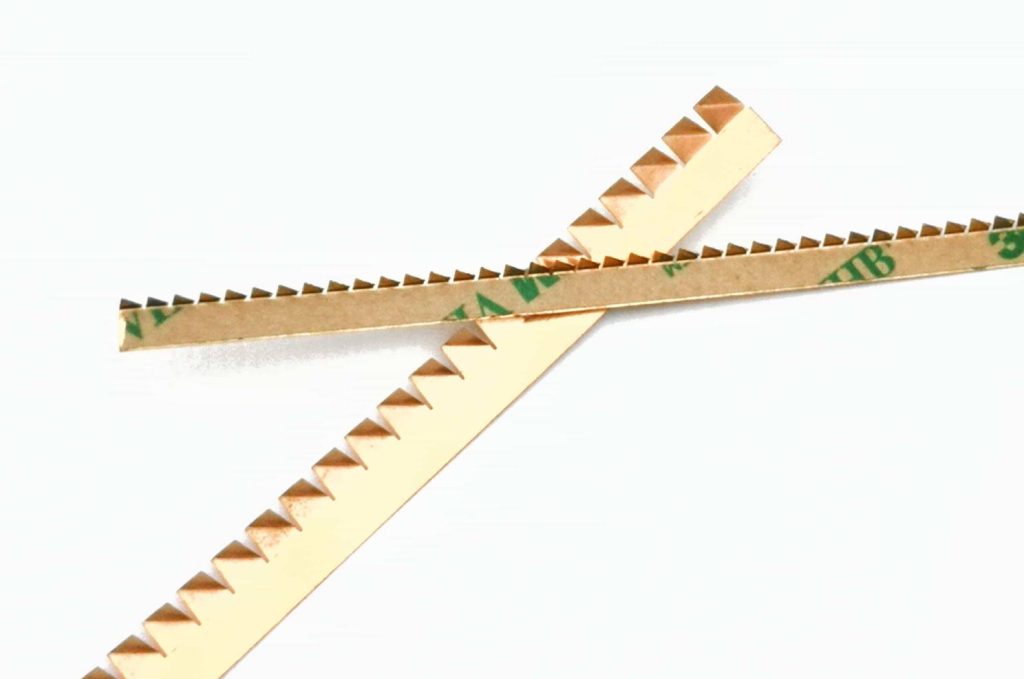

屏蔽簧片是一种由导电材料（如不锈钢、镀层不锈钢、铍铜合金等）制成的弹性接触元件，通过填充设备缝隙实现电磁密封。其核心特点包括：emi-shielding-fingerstrips
1. 优异的导电性与屏蔽效能 emi-shielding-fingerstrips
- 高导电铍铜合金（BeCu）、镀铜不锈钢（Cu-SUS）或磷青铜，确保基础电导率。
- 表面镀金（Au）、银（Ag）或镍（Ni），接触电阻可低至1-10毫欧，减少信号传输损耗。
- 通过精密冲压形成多触点结构（如锯齿状或凸点设计），增加有效接触面积，降低阻抗。
- 1GHz-10GHz（涵盖5G、Wi-Fi 6等高频信号），部分定制产品可扩展至40GHz（毫米波应用）。
2. 自适应弹性结构

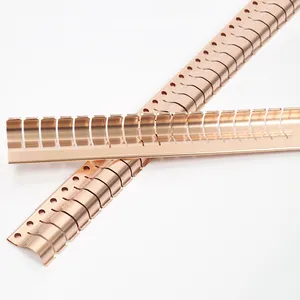

- 簧片的“U型”或“Ω型”设计提供持续弹力，即使设备外壳因温差或机械应力变形，仍能保持紧密接触。
- 典型弹力值范围：50g-500g/mm²（可根据客户需求定制）。
- 安装灵活，支持背胶、卡扣、焊接等多种固定方式
3. 环境耐受性强
- 通过盐雾测试（96小时以上）、高低温循环（-40℃~125℃）等验证，适应汽车、户外设备等严苛环境。
二、屏蔽簧片的五大核心优势
1. 空间利用率高
- 标准厚度0.3~0.5mm，可压缩至0.5mm以下，适合智能手机、智能手表等紧凑型设备。
2. 成本效益显著
- 相比导电泡棉或金属屏蔽罩，簧片寿命长达10万次插拔，降低长期维护成本。
3. 安装便捷
- 支持背胶粘贴、卡槽嵌入等多种固定方式。
4. 信号完整性保护
- 在医疗设备（如心脏起搏器）中，簧片可防止高频信号串扰，确保关键数据准确传输。
5. 环保合规
- 符合RoHS、REACH标准，无铅化生产流程满足出口需求。
三、日常生活中屏蔽簧片的典型应用
1. 消费电子领域
- 智能手机：用于摄像头模块、屏幕与机身接缝处（如iPhone的金属边框设计）。
- 笔记本电脑：在键盘下方或散热孔周围，减少内部电路对触控板的干扰。
2. 通信设备
- 应用：5G基站、射频模块、天线接口。
- 作用：在通信设备的金属外壳或连接器处，屏蔽簧片填充缝隙，防止高频信号泄漏或外部干扰。例如，华为、爱立信等公司的基站设备中常用簧片屏蔽射频腔体。
3. 汽车电子系统
- 应用：电动汽车的电控单元（ECU）、电池管理系统（BMS）、车载娱乐系统。
- 案例：特斯拉的电池包外壳接缝处使用簧片屏蔽，以减少高压电路对低频信号的干扰。
4. 医疗设备
- 案例：MRI设备、心脏起搏器、便携式监护仪。
- 作用：防止外部电磁波干扰敏感元件，同时避免设备辐射影响其他仪器。需符合FDA或IEC 60601标准。
5.军工与航空航天
- 应用：雷达系统、卫星通信设备、战机航电。
- 作用：需满足MIL-STD-461等军用标准，在极端温度/振动下保持屏蔽性能。
结语
从保障通信质量到守护医疗安全，屏蔽簧片正以“隐形卫士”的角色深入现代生活的各个场景。湖南瀚达电子将持续深耕电磁屏蔽技术，为客户提供更高效、更可靠的定制化解决方案。
联系我们：
如需获取详细技术参数或样品支持，请访问官网：[https://www.handa1688.com] 或致电： 13147051020
您可能也会喜欢
-
坡莫合金是一种高性能电磁屏蔽材料导电铝/铜箔和导电布
镍铁合金/坡莫合金箔 & 胶带
引言一、坡莫合金概述二、坡莫合金的核心特性三、坡莫合金箔/胶带四、坡莫合金在电磁屏蔽中的应用五、坡莫合金的局限性及解决方案六、未来发展趋势结语 引言 在现代电子设备、通信系统和精密仪器中，电磁干扰（EMI）已成为影响设备性能的关键因素。作为电磁屏蔽领域的专业制造商，瀚达电子始终致力于为客户提供最优质的电磁屏蔽解决方案。坡莫合金（Permalloy）作为一种高磁导率、低矫顽力的软磁材料，在电磁屏蔽、......
-

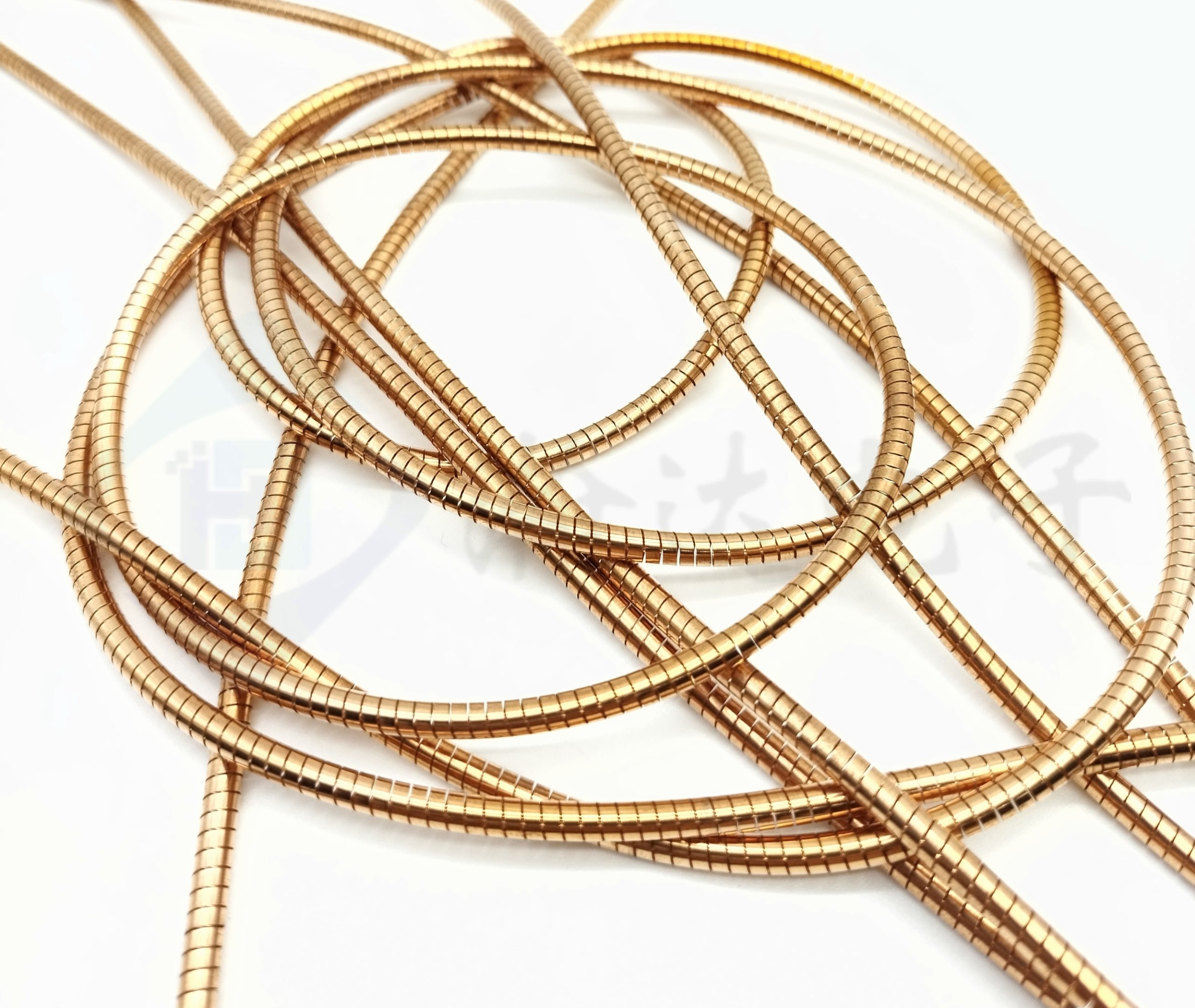

铍铜屏蔽螺旋管是航天航空领域的首选屏蔽解决方案
