导电弹簧在电气和机械工程领域,斜圈弹簧是一个关键部件,提供了导电性和机械坚固性的独特结合。本文深入研究了斜圈弹簧的复杂性,探讨了它们的设计、应用以及导致其卓越性能的因素。

Electrical Conducting Springs

导电弹簧

斜圈弹簧的本质

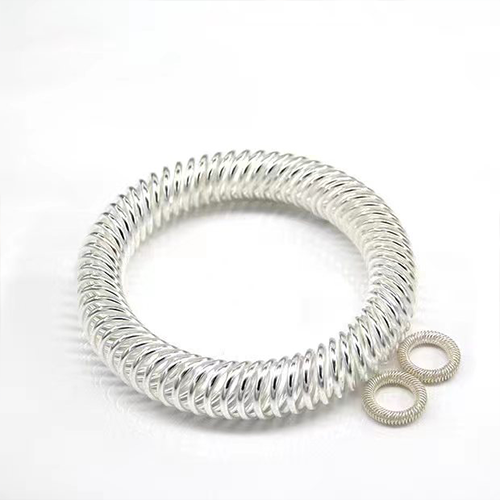

斜圈弹簧采用倾斜线圈配置设计,体积小巧,可在更小的空间内管理更多功率,同时保持较低的运行温度。这种设计特点在需要长时间高、中、低电流的应用中特别有利,因为它可以最大限度地减少热量上升,并确保即使在冲击和振动下也能实现一致、可靠的连接。

多种应用

斜圈弹簧用途广泛,既可用于外壳安装,也可用于活塞安装。设计灵活性允许结合各种形状的凹槽,包括圆形、扁平或“V”形底部,以满足特定应用的要求。无论是在静态或动态环境中导电还是接地,斜圈弹簧都能确保最佳性能。

性能因素

斜圈弹簧的性能受多种设计因素影响,包括线材、直径、线圈高度、弹簧力和镀层厚度。通过精确控制这些参数,工程师可以设计出满足应用特定性能需求的弹簧。弹簧能够管理连续电流范围、抵抗压缩变形以及补偿错位和公差变化,使其成为需要导电和机械连接的应用的理想选择。

材料选择

斜圈弹簧采用优质铜合金和不锈钢基线材料精密制造而成,这些材料具有出色的机械和电气性能。铜合金的导电性足以满足许多应用的需求,无需镀层。但是,为了在潮湿或腐蚀环境中提高性能,或用于需要更高导电性的应用,可以镀上导电性更强的金属,例如银。镀银接触元件上还涂有保护涂层,以增强耐腐蚀性。

EMI屏蔽弹簧-瀚达屏蔽科技公司

定制和可用性

斜圈弹簧有各种尺寸的非焊接长度,可适应简单或复杂的凹槽配置,焊接环的内径从 2.51 毫米起。鉴于每种应用的独特要求,没有“标准”尺寸或类型,但会维护一个常用直径和横截面的数据库,以简化定制。

定位与设计

斜圈弹簧的线圈方向可以是轴向或径向,从而可以优化设计中的力方向。对于外壳或活塞安装设计,通常建议采用径向弹簧方向,而对于面安装,通常指定轴向弹簧。这种灵活性可确保有效、长期的服务。

总之,斜圈弹簧代表了电气和机械应用的复杂解决方案,兼具性能、多功能性和定制性。通过了解设计原理和材料选择,工程师可以利用这些弹簧来提高设备性能,减小尺寸、重量和系统复杂性,并确保可靠的长期服务。
