螺旋管屏蔽与编织丝网屏蔽的优缺点
Table of Contents
引言
在电子设备日益精密化、高频化的今天，电磁屏蔽材料的选择不再是简单的功能需求，而是直接影响产品性能、可靠性和成本的关键决策。
随着5G通信、物联网和汽车电子技术的飞速发展，电子设备的工作频率不断提升，电磁兼容性问题日益突出。据统计，现代电子设备中超过35%的故障与电磁干扰相关，而选择合适的屏蔽材料可以有效降低这类风险。
作为电磁屏蔽领域两种最主流的解决方案，螺旋管屏蔽和编织丝网屏蔽在结构设计、性能特点和适用场景上存在显著差异。本文将深入剖析这两种技术的优劣，为工程师提供科学的选型依据。
一、基础原理与结构差异
1.螺旋管屏蔽的技术特点

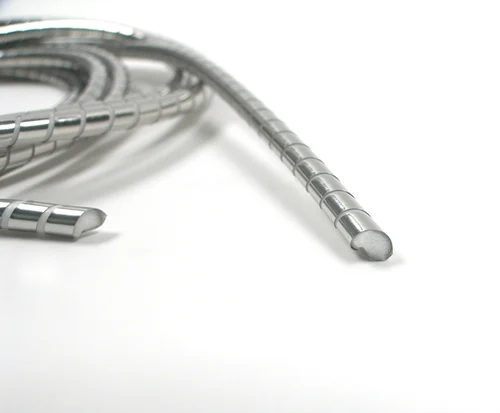

螺旋管屏蔽采用高导电性的金属线材（如铍铜、不锈钢）通过精密设备螺旋缠绕而成，形成具有弹性的管状结构。其核心技术特点包括：
（1）结构优势：
- 三维螺旋结构提供均匀的弹性恢复力
- 可内置硅胶芯或泡沫芯材增强环境密封性能
- 线接触设计确保低阻抗的电气连接
（2）工作原理：螺旋管通过弹性压缩在对接表面之间建立连续的电接触，形成完整的法拉第笼效应。其屏蔽效能主要取决于材料导电性、接触压力和结构完整性。
2.编织丝网屏蔽的技术特点
编织丝网屏蔽由多股细金属丝通过编织工艺制成，形成柔性的网状结构：
（1）结构特征：
- 二维平面编织结构，柔韧性好
- 网孔大小决定高频屏蔽效能
- 可复合导电背胶便于安装
（2）工作原理：编织丝网依靠金属丝网的导电连续性实现电磁屏蔽，通过面接触方式分散接触压力，但其屏蔽效能受编织密度和网孔尺寸限制。
二、性能参数深度对比
1.电磁屏蔽效能分析
（1）低频性能（DC-1GHz）
| 屏蔽类型 | 典型屏蔽效能 | 影响因素 |
|---|---|---|
| 螺旋管 | 80-120dB | 材料导电性、接触压力 |
| 编织丝网 | 60-100dB | 编织密度、材料厚度 |
在低频段，螺旋管因具有更好的接触连续性，通常能提供更稳定的屏蔽效果。
（2）高频性能（1-40GHz）
高频屏蔽性能是螺旋管与编织网屏蔽材料的主要差异点，具体对比如下：
| 特性 | 螺旋管屏蔽 | 编织丝网屏蔽 |
|---|---|---|
| 核心结构影响 | 连续螺旋结构无明显的周期性间隙，能有效抑制高频电磁泄漏。 | 网孔结构在高频时会产生电磁泄漏，屏蔽完整性被破坏。 |
| 适用频段 | 适用于毫米波频段（如20-40GHz）的屏蔽需求，优势显著。 | 屏蔽效能随频率升高而显著下降，通常仅适用于6GHz以下的应用。 |
| 典型屏蔽效能 | 极高，可达 100-165dB，能提供卓越的高频屏蔽效果。 | 随频率升高而急剧降低，在高频段难以保证有效屏蔽。 |
2.机械性能与环境适应性
（1）机械性能对比
| 特性指标 | 螺旋管（优势） | 编织丝网（局限性） |
|---|---|---|
| 压缩恢复率 | ＞95% (压缩30%变形后) | 约 70-80% |
| 疲劳寿命 | 可达 10,000次以上 插拔循环 | 典型寿命 3,000–5,000次 插拔 |
| 抗应力松弛性能 | 优异，长期压缩后仍保持 80%以上 初始压力 | 一般，长期使用后容易出现永久变形 |
（2）环境耐受性对比
| 环境因素 | 螺旋管表现 | 编织网丝表现 |
|---|---|---|
| 温度变化 | 宽温范围（-55℃至+125℃） | 受限温度范围 |
| 潮湿环境 | 优良（配合密封设计） | 一般 |
| 化学腐蚀 | 优良（镀层保护） | 中等 |
| 振动冲击 | 优异（弹性保持力） | 一般 |
3.安装与集成考虑
下表详细对比了螺旋管与编织丝网在安装技术要求和成本效益方面的核心差异。
| 对比维度 | 具体方面 | 螺旋管 | 编织丝网 |
|---|---|---|---|
| 安装技术要求 | 核心优点 | • 屏蔽性能一致性好 • 集成密封功能 • 长期可靠性高 | • 安装灵活简便 • 适应不规则表面 • 初始成本较低 |
| 主要挑战 | • 需要精密沟槽设计 • 安装精度要求高 • 初始成本较高 | • 性能一致性难保证 • 需要额外密封设计 • 维护频率较高 | |
| 成本效益分析 | 初始成本 | 高 | 低 |
| 维护成本 | 低 | 中高 | |
| 适用场景 | 高可靠性、长生命周期产品 | 成本敏感、短生命周期产品 |
总结与选型建议：
- 螺旋管是一种“高投入，低维护”的解决方案，其价值体现在整个产品生命周期内的卓越性能和可靠性，特别适合对屏蔽效能和稳定性有严苛要求的应用。
- 编织丝网是一种“低投入，可能高维护”的解决方案，优势在于初始成本和安装灵活性，适合预算有限或对长期维护要求不高的场景。
三、应用场景深度解析
1.首选螺旋管屏蔽的场景
（1）高端工业与军事应用
- 航空航天电子：要求极高的可靠性和振动耐受性
- 军用通信设备：需要全频段屏蔽和恶劣环境适应性
- 医疗诊断设备：对屏蔽效能和长期稳定性要求严格
（2）严苛环境应用
- 户外通信基站：需要同时解决屏蔽和环境密封
- 汽车电子系统：耐受振动、温度变化和化学腐蚀
- 海洋设备：抵抗盐雾腐蚀和高湿度环境
2.适合编织丝网屏蔽的场景
（1）消费电子与一般工业
- 服务器与数据中心：成本敏感，屏蔽要求相对标准
- 消费电子产品：注重成本和安装便利性
- 一般工业控制：屏蔽要求不极端，预算有限
（2）特殊形状与临时解决方案
- 不规则表面屏蔽：编织网柔韧性更适合复杂形状
- 原型验证阶段：需要快速、灵活的屏蔽方案
- 维修与升级项目：对现有设备改造更方便
四、科学选型指南
1.四步选型法：系统化决策流程
| 步骤 | 核心考量维度 | 具体评估要素 |
|---|---|---|
| 第一步 | 明确屏蔽需求（性能导向） | • 工作频率范围：确定需要屏蔽的核心频段。 • 所需屏蔽效能：明确目标衰减值（dB）。 • 环境条件要求：评估温度、湿度、腐蚀性等。 |
| 第二步 | 评估机械要求（结构导向） | • 安装空间限制：评估可用于屏蔽的物理空间。 • 使用寿命预期：根据设备生命周期确定耐久性要求。 • 维护可达性：考虑产品是否便于后期维护更换。 |
| 第三步 | 分析成本约束（经济导向） | • 初始预算：评估一次性采购与安装成本。 • 全生命周期成本：综合考量维护、更换及故障风险成本。 • 质量成本权衡：平衡性能、可靠性与预算之间的关系。 |
| 第四步 | 考虑特殊需求（合规与风险导向） | • 环境密封要求：是否需要同时实现防尘、防水（IP等级）。 • 法规认证需求：是否符合行业特定标准（如军工、医疗）。 • 供应链稳定性：确保材料供应的长期可靠性和一致性。 |
2.常见选型误区避免
| 选型误区 | 误区分析 | 专业解决方案 |
|---|---|---|
| 过度追求高性能 | 盲目选择最高指标的屏蔽材料，导致成本激增，未实现最优性价比。 | 按需选型：严格根据第一步中明确的实际屏蔽需求选择等级匹配的材料，避免性能过剩和资源浪费。 |
| 忽视安装工艺 | 只关注材料本身性能，忽略了其对于安装结构、精度和工艺的要求，导致量产困难或屏蔽失效。 | 设计与工艺协同：在产品结构设计阶段就提前考虑并验证屏蔽材料的安装可行性，确保设计可制造。 |
| 只看初始成本 | 仅比较材料采购单价，忽略了维护频率、更换成本及潜在故障带来的更大损失。 | 总拥有成本分析：运用第三步的方法，综合评估全生命周期成本，选择长期经济效益最佳的方案。 |
结语
在电磁屏蔽材料的选择道路上，螺旋管与编织丝网各有其独特的价值定位。螺旋管以其卓越的屏蔽效能、出色的环境适应性和长寿命可靠性，成为高要求应用场景的首选；而编织丝网则以其灵活性和经济性，在标准应用中发挥着重要作用。
湖南瀚达电子科技有限公司深耕电磁屏蔽领域多年，我们深刻理解不同行业客户的独特需求。无论您的产品面临何种电磁兼容挑战，我们的技术团队都能为您提供：
- 专业的技术咨询：基于实际应用场景的个性化选型建议
- 完善的解决方案：从材料供应到安装指导的全流程支持
- 可靠的品质保证：严格的质量管控确保产品性能稳定
欢迎联系我们的技术工程师，获取专属的电磁屏蔽解决方案！让我们共同为您的产品构建可靠的电磁防护体系。
