电磁屏蔽螺旋管在新能源汽车中的创新应用
Table of Contents
引言
随着新能源汽车的快速发展，电磁兼容性（EMC）问题日益突出。高压电池系统、电机驱动单元以及车载电子设备在工作时会产生强烈的电磁干扰（EMI），影响车辆的安全性和可靠性。作为电磁屏蔽领域的领先企业，湖南瀚达电磁屏蔽螺旋管凭借创新的设计和卓越的性能，为新能源汽车行业提供了高效的EMI解决方案。本文将深入探讨电磁屏蔽螺旋管在新能源汽车中的关键应用及其技术优势。
一、新能源汽车面临的电磁干扰挑战
新能源汽车的核心部件，如动力电池组（BMS）、驱动电机、车载充电机（OBC）及高压线束，在运行时会产生高频电磁噪声。若不加以有效抑制，可能导致以下问题：
- 信号传输异常：CAN总线、传感器信号受干扰，影响车辆控制系统的稳定性。
- 电子设备故障：车载娱乐系统、ADAS（高级驾驶辅助系统）误触发或失效。
- 安全风险：高压系统EMI可能引发电池管理系统（BMS）误判，甚至影响整车安全。
传统的电磁屏蔽方案（如金属屏蔽罩、导电布等）在灵活性、重量和成本方面存在局限，而电磁屏蔽螺旋管凭借其独特的结构，成为新能源汽车EMC优化的理想选择。

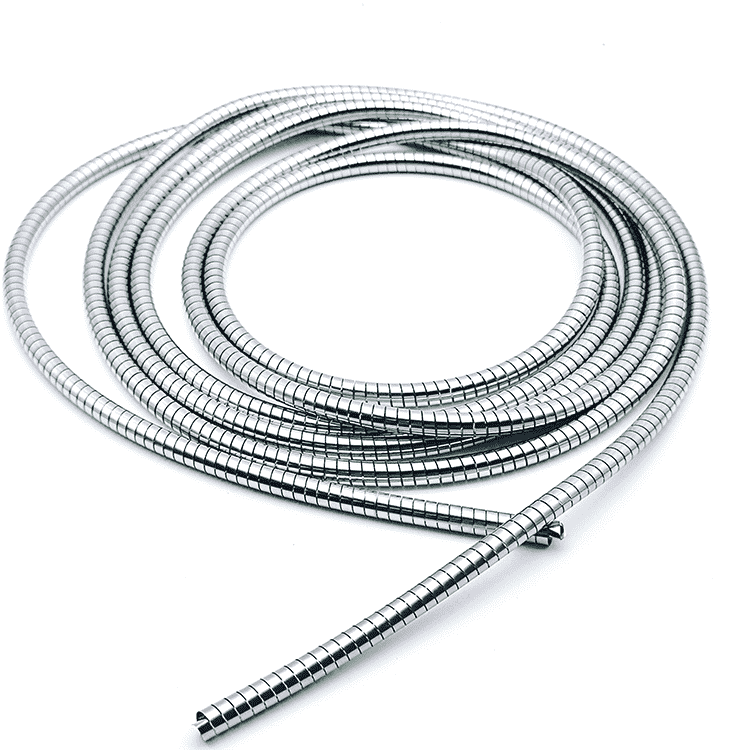

二、电磁屏蔽螺旋管的工作原理

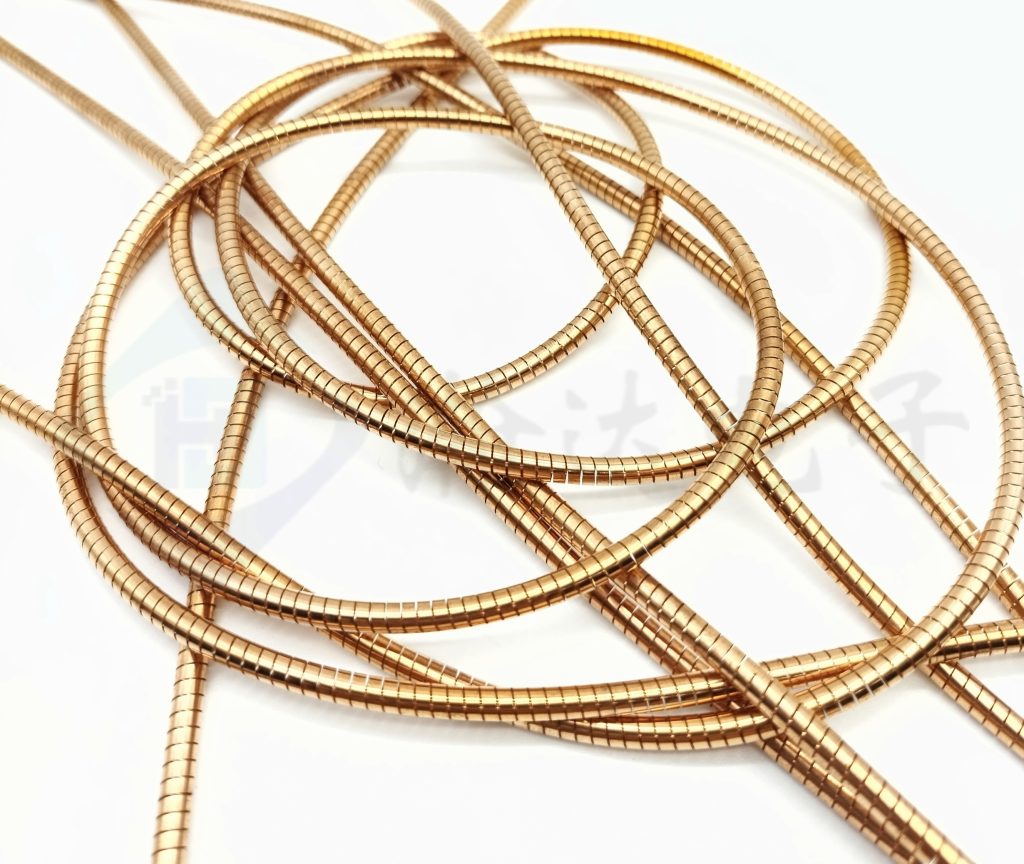

电磁屏蔽螺旋管采用高导电率金属材料（如镀银铜、纯银）或高弹性合金（如铍铜），通过精密螺旋绕制工艺（配合匝间导电连接）形成连续低阻抗屏蔽层，适用于高频电磁干扰抑制。其核心优势在于：
- 涡流屏蔽效应：螺旋结构在交变电磁场中产生反向感应电流，抵消外部干扰。
- 宽频带屏蔽：适用于低频（如电机谐波）到高频（如5G通信干扰）的广泛频段。
- 柔性可弯曲：相比刚性屏蔽罩，螺旋管更适应新能源汽车复杂线束布局。
三、电磁屏蔽螺旋管在新能源汽车中的创新应用
1. 动力电池系统（BMS）电磁干扰抑制
新能源汽车的电池管理系统（BMS）对电磁环境极为敏感，微小的干扰可能导致电压/电流检测误差，影响电池寿命和安全性。
- 解决方案：电磁屏蔽螺旋管应用于电池包高压线束，有效隔离电机和逆变器产生的高频噪声，确保BMS信号传输稳定。
2. 驱动电机与逆变器EMC优化
电机驱动系统是新能源汽车的主要EMI源，其PWM（脉冲宽度调制）调制波会产生强烈的谐波干扰。
- 解决方案：在电机三相电缆外加装定制螺旋管，结合磁环形成复合屏蔽，抑制共模和差模干扰。
3. 车载充电机（OBC）与DC-DC转换器防护
车载充电机在快速充电时会产生高频开关噪声，可能影响车内电子设备。
- 解决方案：螺旋管用于OBC输入/输出端线缆屏蔽，降低辐射干扰，同时满足轻量化需求（比传统金属屏蔽层减重30%）。
4. 智能网联系统（5G/V2X）信号保护
随着智能驾驶技术的发展，5G、V2X通信对电磁环境的要求更高。
- 解决方案：高频优化型螺旋管（工作频段DC-40GHz）用于车载天线馈线屏蔽，减少信号串扰，提升通信稳定性。
四、瀚达电磁屏蔽螺旋管的核心优势
| 对比项 | 传统屏蔽方案 | 瀚达电磁屏蔽螺旋管 |
|---|---|---|
| 屏蔽效能 | 30-50dB | 60dB+（高频优化型可达80dB） |
| 安装灵活性 | 刚性，难弯曲 | 柔性可绕制，适应复杂布线 |
| 重量 | 较重 | 轻量化（比金属屏蔽层减重30%-50%） |
| 环境适应性 | 易氧化、腐蚀 | 耐高温、防盐雾（-50℃~200℃） |
| 成本效益 | 维护成本高 | 长寿命、免维护 |
五、未来趋势：电磁屏蔽螺旋管在新能源汽车中的发展
随着800V高压平台、SiC（碳化硅）器件的普及，新能源汽车的EMI问题将更加复杂。瀚达正在研发：
- 多层复合屏蔽螺旋管：结合导电高分子材料，进一步提升屏蔽效能。
- 智能自适应屏蔽技术：根据环境EMI强度动态调整屏蔽参数。
- 超轻量化设计：适用于下一代新能源汽车的轻量化需求。
结语
电磁屏蔽螺旋管作为新能源汽车EMC优化的关键技术，在电池系统、电机驱动、智能网联等领域发挥着不可替代的作用。湖南瀚达电子凭借领先的材料科学和精密制造工艺，为客户提供高性能、定制化的电磁屏蔽解决方案。
如果您正在寻找可靠的新能源汽车电磁屏蔽方案，欢迎联系瀚达技术团队，获取免费样品与专业咨询！
