RF/EMI 屏蔽螺旋衬垫是如何阻挡电磁干扰的?

中国,湖南省,郴州市

随着电子技术的飞速发展,电磁干扰(EMI)问题日益严重。RF/EMI 屏蔽螺旋衬垫作为一种重要的电磁屏蔽材料,在电子设备中发挥着关键作用。要了解这些衬垫的工作原理,就需要掌握 EMI 屏蔽的原理和螺旋衬垫的独特结构。

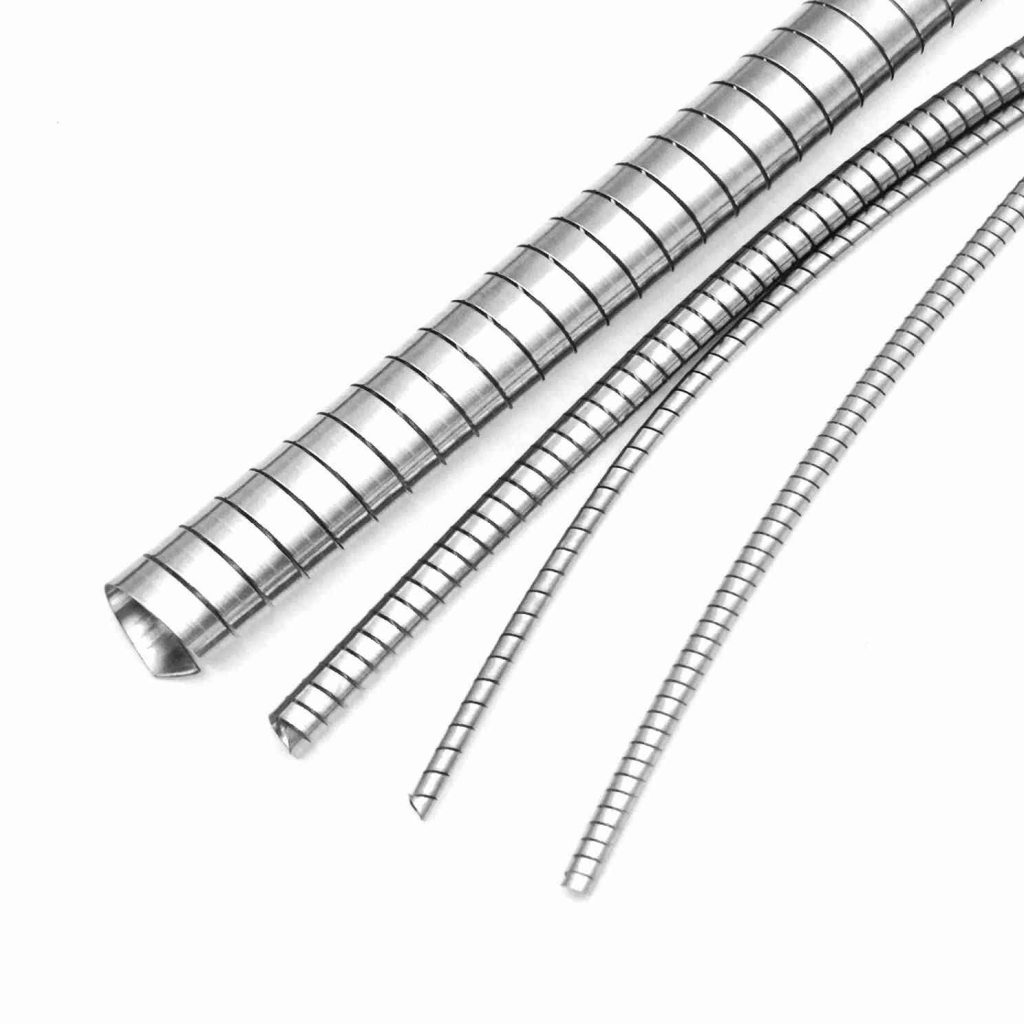

RF/EMI屏蔽螺旋管衬垫---瀚达电子

RF/EMI 屏 蔽 螺 旋 衬 垫


了解电磁干扰 (EMI) 和射频干扰 (RFI)

什么是电磁干扰(EMI)?

电磁干扰(Electromagnetic Interference),是指任何可能中断、阻碍或以其他方式降低电子设备性能的电磁现象。它可以来自各种源头,比如电源线、电机、无线电发射机等。
当电子设备受到 EMI 影响时,可能会出现多种问题。例如,电脑可能会出现死机、蓝屏或运行速度变慢;通信设备可能会出现信号中断、杂音增多等情况。在一些对精度要求极高的设备中,如医疗设备、航空电子设备等,EMI 甚至可能危及人员生命安全。

什么是射频干扰(RFI)?

射频干扰(Radio Frequency Interference),是指在射频范围内的电磁干扰。射频通常指的是从几千赫兹到几百吉赫兹的频率范围。
RFI 主要来自无线电发射设备,如广播电台、手机基站、无线对讲机等。当这些设备发射的射频信号强度过大或频率与其他电子设备的工作频率相近时,就可能对其他设备造成干扰。
例如,在一些靠近手机基站的地方,无线耳机可能会出现杂音,这就是 RFI 的一种表现。同样,在飞机上使用电子设备时,如果设备发出的射频信号干扰到飞机的通信和导航系统,可能会带来严重的安全隐患。


RF/EMI 屏蔽螺旋衬垫的作用

RF/EMI 屏蔽螺旋衬垫通常由导电或导磁材料制成,其独特的螺旋结构使其能够有效地阻挡电磁干扰和射频干扰。当电磁波传播到衬垫时,衬垫中的导电或导磁材料会通过反射、吸收和多次反射等方式,将电磁波的能量转化为热能或其他形式的能量,从而降低电磁波的强度,实现屏蔽效果。

RF/EMI 屏蔽螺旋衬垫的结构设计

1.螺旋结构

RF/EMI 屏蔽螺旋衬垫的螺旋结构是其实现电磁屏蔽的关键。螺旋结构可以有效地增加衬垫的表面积和接触面积,提高屏蔽效果。同时,螺旋结构还可以使衬垫具有一定的弹性和压缩性,适应不同的安装环境和要求。

2.间隙和重叠设计

在螺旋衬垫的设计中,间隙和重叠的设计也非常重要。适当的间隙可以使衬垫在压缩时能够更好地适应不同的安装表面,提高接触压力和屏蔽效果。而重叠部分则可以增加衬垫的导电通路,提高屏蔽效果。

3.尺寸和形状设计

RF/EMI 屏蔽螺旋衬垫的尺寸和形状也会影响其屏蔽效果。一般来说,衬垫的厚度越大,屏蔽效果越好。但同时,衬垫的厚度也会受到安装空间和成本等因素的限制。此外,衬垫的形状也可以根据不同的应用需求进行设计,如圆形、方形、矩形等。

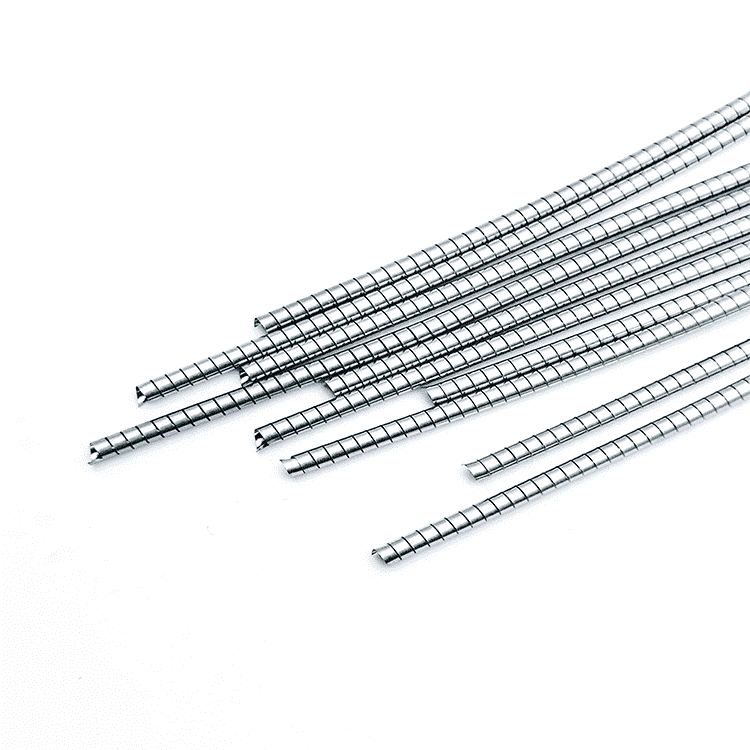

RF/EMI屏蔽螺旋衬垫---瀚达电子

RF/EMI 屏蔽螺旋衬垫在不同频率范围内的屏蔽效果

1.低频屏蔽效果

在低频范围内,电磁干扰主要以磁场的形式存在。此时,RF/EMI 屏蔽螺旋衬垫中的磁性材料可以发挥重要作用。磁性材料的高磁导率可以有效地吸收磁场能量,降低磁场强度,从而实现对低频电磁干扰的屏蔽。

2.高频屏蔽效果

在高频范围内,电磁干扰主要以电场和磁场的形式同时存在。此时,RF/EMI 屏蔽螺旋衬垫中的导电材料可以发挥重要作用。导电材料的高导电率可以有效地反射电场和磁场,降低电磁干扰的强度,从而实现对高频电磁干扰的屏蔽。

3.不同频率范围内的屏蔽效果比较

通过实验研究可以发现,RF/EMI 屏蔽螺旋衬垫在不同频率范围内的屏蔽效果存在一定的差异。一般来说,在低频范围内,磁性材料的屏蔽效果较好;而在高频范围内,导电材料的屏蔽效果较好。因此,在实际应用中,可以根据不同的频率范围选择合适的材料和结构设计,以实现最佳的屏蔽效果。


RF/EMI 屏蔽螺旋衬垫的重要性

1.保障电子设备的性能稳定

在电子设备的设计和制造过程中,使用 RF/EMI 屏蔽螺旋衬垫可以有效地防止电磁干扰和射频干扰对设备内部电路的影响,确保设备的性能稳定。例如,在智能手机中,屏蔽螺旋衬垫可以防止外部的电磁信号干扰手机的通信模块、处理器等关键部件,保证手机的通话质量、数据传输速度和运行稳定性。

2.提高电子设备的可靠性

电磁干扰和射频干扰可能导致电子设备出现故障,降低设备的可靠性。而使用 RF/EMI 屏蔽螺旋衬垫可以减少这种风险,提高设备的可靠性和使用寿命。在工业领域,一些关键设备如自动化控制系统、精密仪器等,对可靠性的要求极高,使用屏蔽螺旋衬垫可以确保这些设备在复杂的电磁环境下正常运行。

3.符合电磁兼容性标准

随着电子设备的广泛应用,各国和地区都制定了严格的电磁兼容性标准,要求电子设备在特定的电磁环境下能够正常工作,而不会对其他设备产生干扰。使用 RF/EMI 屏蔽螺旋衬垫是满足这些标准的重要手段之一。通过使用屏蔽螺旋衬垫,电子设备制造商可以确保其产品符合电磁兼容性标准,顺利进入市场。

4.保护敏感信息安全

在一些对信息安全要求较高的领域,如军事、金融、政府等,电磁干扰和射频干扰可能导致敏感信息泄露。使用 RF/EMI 屏蔽螺旋衬垫可以有效地防止电磁信号的泄漏,保护敏感信息的安全。例如,在军事通信设备中,屏蔽螺旋衬垫可以防止敌方通过电磁信号窃取情报。

RF/EMI屏蔽螺旋管衬垫---瀚达电子

    RF/EMI 屏蔽螺旋衬垫的优势对比

    1. vs 导电泡棉

    对比项屏蔽螺旋衬垫导电泡棉
    屏蔽效能高频屏蔽更优(60dB+,1GHz以上)中高频适用(~50dB,易衰减)
    压缩回弹性金属螺旋结构,抗永久变形(10万次+)泡棉易塌陷,长期密封性下降
    环境耐受性耐高温(200℃+)、耐腐蚀(盐雾/化学)多数仅耐120℃,易老化
    接触电阻金属直接接触,导通更稳定依赖表面导电层,磨损后失效
    典型应用军工雷达、5G基站、严苛环境设备消费电子、一般机箱屏蔽

    优势总结
    ✅ 更持久可靠——适合频繁开合或高低温场景
    ✅ 高频性能强——解决毫米波/高频干扰痛点

    2. vs 金属丝网衬垫(Monel/铜网)

    对比项屏蔽螺旋衬垫金属丝网衬垫
    表面适应性弹性更好,适应不平整表面(低压缩力)需高压力才能贴合,易划伤壳体
    重量轻量化(可选空心螺旋设计)较重,增加设备负担
    安装便捷性可预装卡槽或背胶,快速部署通常需焊接/螺栓固定,耗时
    成本中高端(但寿命长,TCO更低)低初始成本,但维护频繁

    优势总结
    ✅ 轻量易安装——简化生产线组装流程
    ✅ 不损伤设备——柔软接触,保护精密表面

    3. vs 导电硅胶衬垫

    对比项屏蔽螺旋衬垫导电硅胶衬垫
    屏蔽机制金属直接导通,低阻抗依赖填料(如银粉),电阻较高
    机械强度抗撕裂,适合动态摩擦场景硅胶易磨损开裂(如频繁插拔)
    定制灵活性可调螺距/线径,精准控制弹力模具限制,形状改动成本高
    EMI+环境密封需配合密封层(如硅胶芯)自带密封,但屏蔽效能有限

    优势总结
    ✅ 高屏蔽+高可靠——严苛EMC要求场景首选
    ✅ 可定制性强——灵活匹配压缩力和形变需求

    4. vs 导电胶/导电涂料

    对比项屏蔽螺旋衬垫导电胶/涂料
    可维修性可拆卸更换,维护方便固化后不可逆,故障需整体替换
    接地连续性物理接触确保稳定接地涂层老化后易剥落,导通失效
    环保性金属材料可回收含化学溶剂,需特殊处理
    适用场景接缝/开口屏蔽仅适用于平面或简单曲面

    优势总结
    ✅ 即装即用——无需固化等待,提升生产效率
    ✅ 绿色可持续——符合RoHS/REACH法规


    结论

    RF/EMI 屏蔽螺旋衬垫作为一种重要的电磁屏蔽材料,在电子设备中发挥着关键作用。了解电磁干扰(EMI)和射频干扰(RFI)对于我们正确使用电子设备、保障设备性能和安全至关重要。在日常生活中,我们可以采取一些有效的措施来减少 EMI 和 RFI 的影响,让我们的电子设备更加稳定、可靠地工作。如果想要了解更多相关资讯,可直接与我们联系
