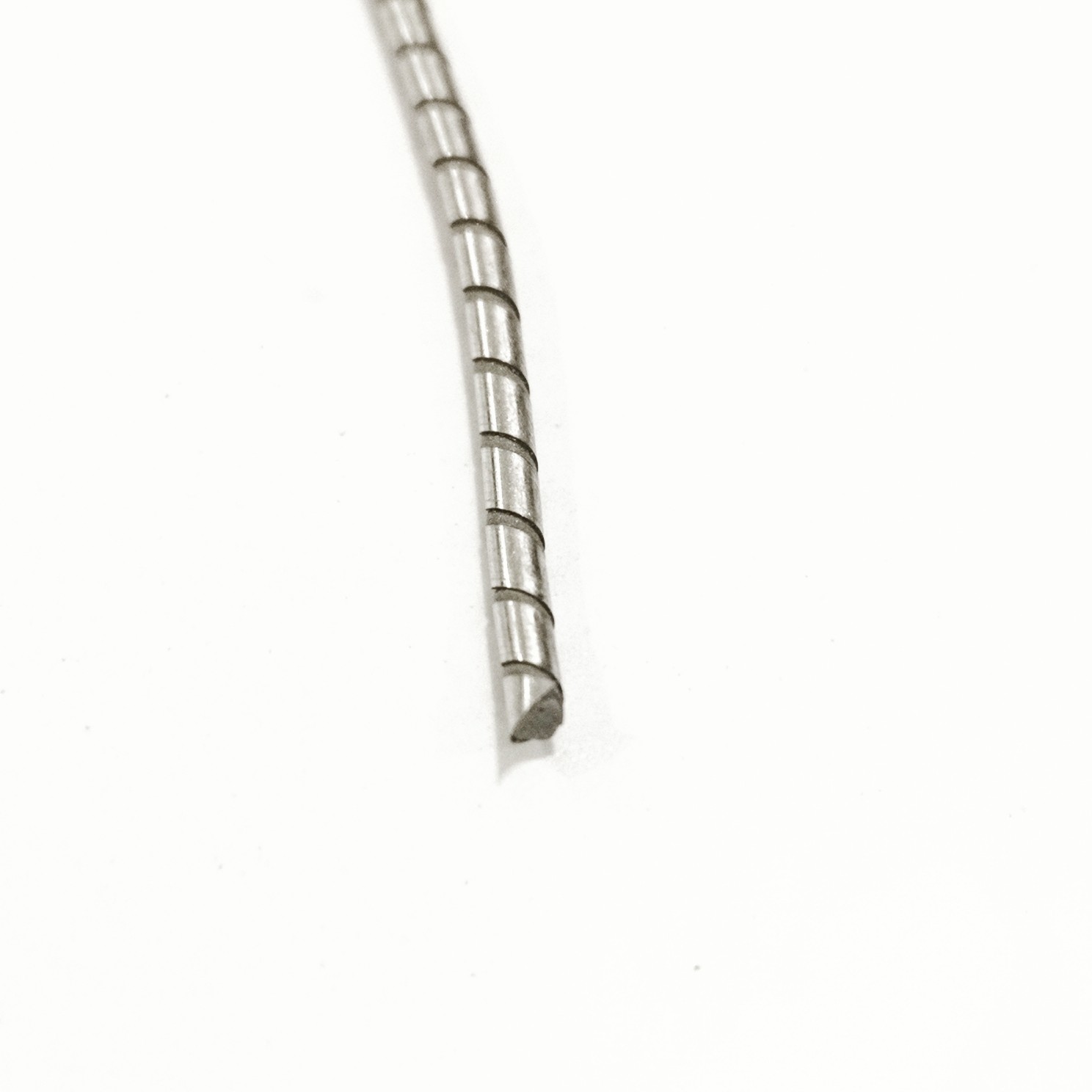

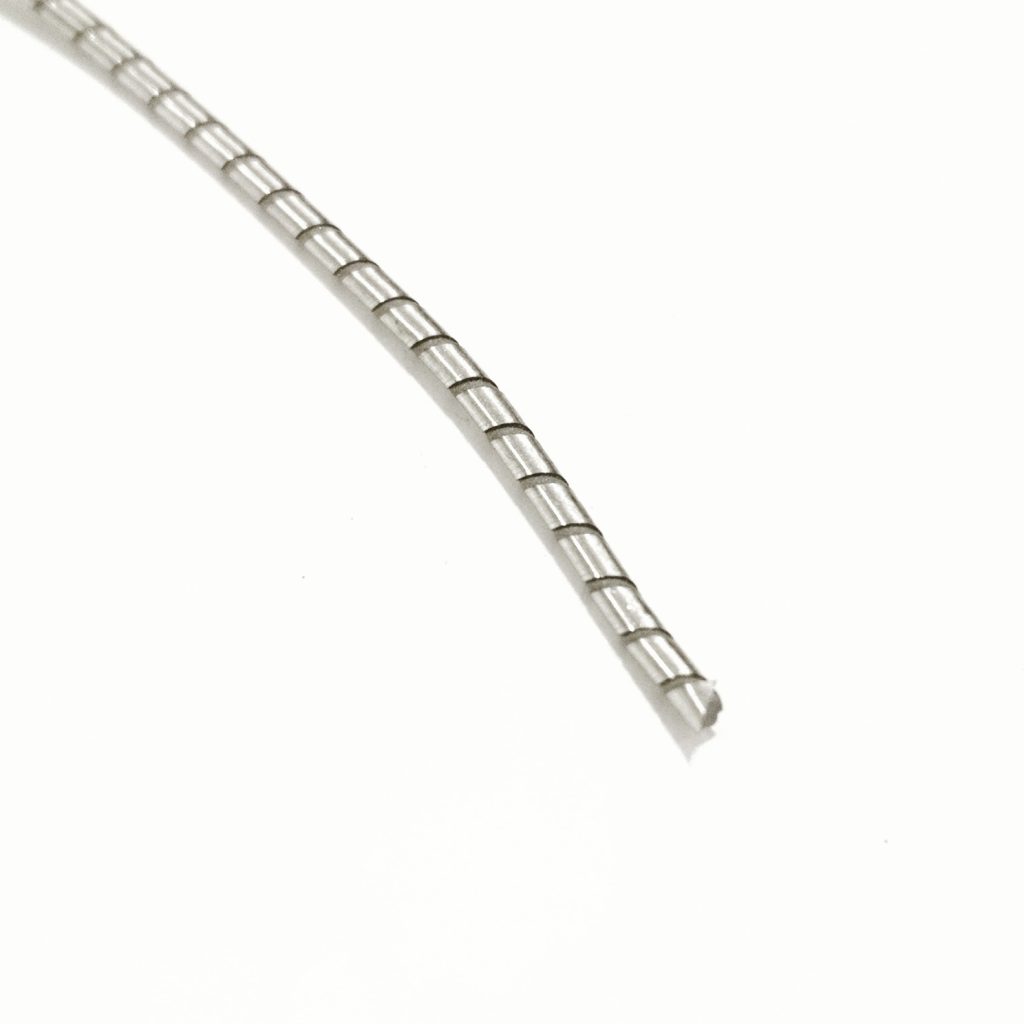

瀚达带泡沫芯的螺旋管衬垫具有出色的电磁干扰保护

瀚达带泡沫芯的螺旋管衬垫
Table of Contents
瀚达带泡沫芯的螺旋管衬垫具有出色的电磁干扰保护,是一种先进的射频/电磁干扰屏蔽衬垫,不仅提供出色的电磁干扰(EMI)保护,还提供环境密封能力。通过将螺旋管设计与泡沫硬芯相结合,它提供了独特的性能,灵活性和耐用性,使其成为各种苛刻应用的理想选择。
瀚达带泡沫芯的螺旋管的设计特点
瀚达带泡沫芯的螺旋管衬垫的设计特别注重提供有效的电磁干扰屏蔽和环境保护。它的创新结构由缠绕在泡沫硬芯周围的螺旋金属芯组成,使其能够提供中等到高的电磁干扰屏蔽,同时保持低关闭力。瀚达带泡沫芯的螺旋管设计的主要特点包括:
- 螺旋金属设计:螺旋结构增强了电磁干扰屏蔽能力,同时允许一些灵活性和运动。
- 弹性体芯:泡沫芯作为基础,提供环境密封,以防止灰尘,风,雨和其他污染物。
- 低关闭力:关闭力低至每英寸2磅,它减少了组件的压力,延长了它们的使用寿命。
- 滑动兼容性:衬垫的设计使其非常适合滑动应用,在最小磨损的情况下保持一致的密封是必不可少的。
- 定制:瀚达带泡沫芯的螺旋管衬垫有各种尺寸和弹性,以适应不同的操作环境和客户要求。
瀚达带泡沫芯的螺旋管衬垫的应用
瀚达带泡沫芯的螺旋管衬垫是高度通用的,可以适应广泛的工业和商业用途。它们提供EMI屏蔽和环境密封的能力使其适用于几种关键应用。一些常见的用例包括:
- VME/VXI外壳:这些通常用于需要高水平EMI屏蔽的敏感电子设备。瀚达带泡沫芯的螺旋管衬垫的能力,以屏蔽这两个外壳的前后面板,确保电磁干扰降到最低。
- 滑动组件:由于其螺旋设计和低关闭力,瀚达带泡沫芯的螺旋管衬垫非常适合涉及滑动或移动部件的应用。它保持了牢固的密封,不会很快磨损,使其在这种动态环境中非常有效。
- 环境密封:弹性体芯提供对环境因素的保护,如灰尘,雨水和风,使其成为户外应用或电子元件需要密封外部污染物的理想选择。
瀚达带泡沫芯的螺旋管衬垫规格
瀚达带泡沫芯的螺旋管衬垫的性能在很大程度上取决于其结构中使用的材料和镀层。以下是一些常见的材料选择及其相应的屏蔽效果的概述:
- 不锈钢垫片:这些衬垫在1GHz时提供100 dB的屏蔽,使其适用于不锈钢的耐用性和耐腐蚀性至关重要的中等屏蔽应用。
- 低力镀锡垫片:对于需要更高屏蔽效率的应用,镀锡衬垫在1GHz时提供120dB的屏蔽。
- 中等和标准力镀锡垫片:这些提供最高的屏蔽性能,在1 GHz时提供130 dB,它们适用于更严格的EMI/RFI屏蔽要求。
材料选择:
- 不锈钢(标准):通常用于其强度,耐腐蚀性和整体耐久性。
- 铍铜(可选):提供卓越的导电性和弹性,使其成为要求苛刻的EMI屏蔽应用的优质选择。
- 各种镀锡选择:镀锡版本可用于需要增强耐腐蚀性和电导率和灵活性的平衡的应用。
瀚达带泡沫芯的螺旋管衬垫的设计考虑
当在您的设备中安装瀚达带泡沫芯的螺旋管衬垫时,重要的是要考虑几个设计因素,以确保最佳性能。这些考虑将有助于最大限度地提高衬垫的电磁干扰屏蔽和环境密封性能:
- 压缩:瀚达带泡沫芯的螺旋管衬垫的最佳压缩水平约为螺旋直径的25%。保持这种压缩水平可确保垫圈提供足够的密封,同时避免过度磨损或变形。
- 凹槽尺寸:根据应用,例如在VME/VXI外壳中,垫片所在的凹槽尺寸可能需要调整,以适应衬垫的特定尺寸和弹性。
- 环境保护:虽然瀚达带泡沫芯的螺旋管衬垫提供了出色的防雨,防风和防尘保护,但浸入式密封可能需要其他解决方案。这些衬垫主要用于在暴露于空气和水的环境中密封,但不一定用于浸泡在液体中。

瀚达带泡沫芯的螺旋管衬垫的主要优点
瀚达带泡沫芯的螺旋管衬垫提供了几个独特的优势,使它们成为需要EMI屏蔽和环境保护的行业的绝佳选择。一些主要的好处包括:
- 电磁干扰和环境密封:螺旋设计和弹性体芯的结合允许衬垫提供双重功能,在一个产品中提供电磁干扰屏蔽和环境保护。
- 低关闭力:密封垫的关闭力低至每英寸2磅,最大限度地减少了对周围部件的磨损,这在滑动或动态应用中尤为重要。
- 通用性:瀚达带泡沫芯的螺旋管衬垫可以定制,以满足不同应用的需求,在尺寸,材料和电镀选项方面提供高度的灵活性。
- 耐用性:由于使用了高质量的材料,如不锈钢和铍铜,这些衬垫即使在苛刻的环境中也能提供持久的性能。
定制选项瀚达带泡沫芯的螺旋管衬垫
瀚达屏蔽为带泡沫芯的螺旋管衬垫提供了一系列定制选项。这种根据特定客户要求定制衬垫的能力使我们能够满足具有独特EMI和环境密封挑战的行业需求。
自定义选项包括:
- 尺寸调整:衬垫可以制造成各种尺寸,以适应不同的应用和设备。
- 材料选择:客户可以根据其行业的具体需求选择不锈钢,铍铜等材料。
- 电镀选择:镀锡和其他表面处理可提高衬垫在恶劣环境中的性能和耐用性。
定制不仅可以确保衬垫满足特定的操作要求,还可以通过将其特性与预期用途相匹配来帮助延长产品的使用寿命。
结论
瀚达带泡沫芯的螺旋管衬垫代表了需要EMI屏蔽和环境密封的行业的先进解决方案。凭借其独特的螺旋金属设计和弹性体芯,衬垫提供了出色的屏蔽性能和保护环境因素,如灰尘,雨水和风。其低关闭力,滑动兼容性和广泛的定制选项使其适用于各种应用,包括VME/VXI机箱和带有移动部件的动态环境。
通过提供耐久性,性能和易用性之间的平衡,瀚达带泡沫芯的螺旋管衬垫是需要可靠的EMI保护和强大的环境密封的行业的理想选择。无论您是在电信,航空航天还是任何其他电磁干扰构成挑战的领域工作,瀚达带泡沫芯的螺旋管衬垫都可以提供可靠的解决方案。
随着技术的不断发展,瀚达电子仍然致力于开发创新产品,以满足全球市场不断变化的需求,确保我们的客户能够保护他们的设备免受EMI和环境危害。
